Shapr3D Horizontale Zuiger Stoommachine


JG Electronics Shapr3D Project.

Last update: November 20, 2020


Ik ontdekte Sapr3D voor gebruik op een iPad met de Apple Pencil waarmee je tekent op een natuurlijke manier met een potlood (Apple Pencil) op het scherm van je iPad.


Normaal tekenen we wat gaten in 19 inch kasten maar om Shapr3D goed te testen heb ik wat 3D objecten nagetekend van een 2D tekening van een stoommachine. De Shapr3D tutorials op YouTube hebben me snel op weg geholpen.

Ook de 3D tekening van een CNC machine die ik aan het bouwen ben maar iets kleiner dan het origineel kon ik als step-file in Shapr3D invoeren en zo door bepaalde onderdelen onzichtbaar te maken goed bekijken hoe een en ander in elkaar zit.

Shapr3D is niet gratis maar Fusion ook niet meer en voor gebruik van Shapr3D voor 1 maand zijn de kosten 31 euro. Dus tekeningen opsparen en alles dan in 1 maand tekenen.



Klik met muis op tekeningen voor grote afbeelding en dan in rechterbovenhoek voor nog een grotere afbeelding.

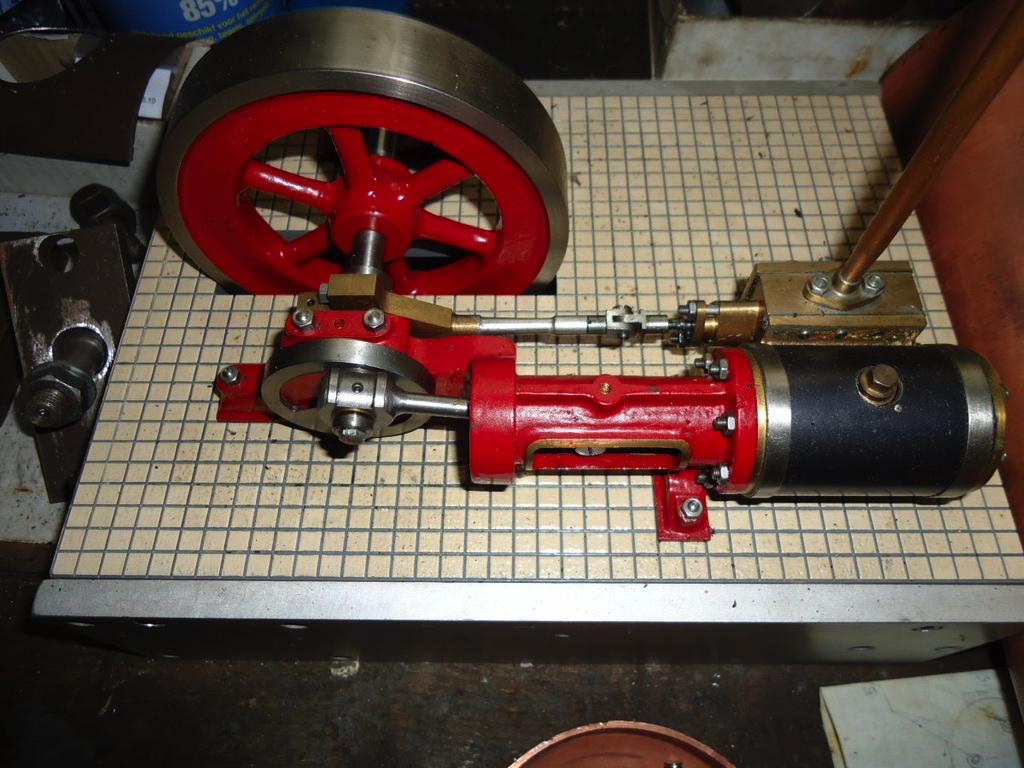

Gevonden op internet foto van de horizontale zuigerstoommachine gebouwd volgens set 2D-tekeningen.
Gevonden op internet foto van de horizontale zuigerstoommachine gebouwd volgens set 2D-tekeningen.

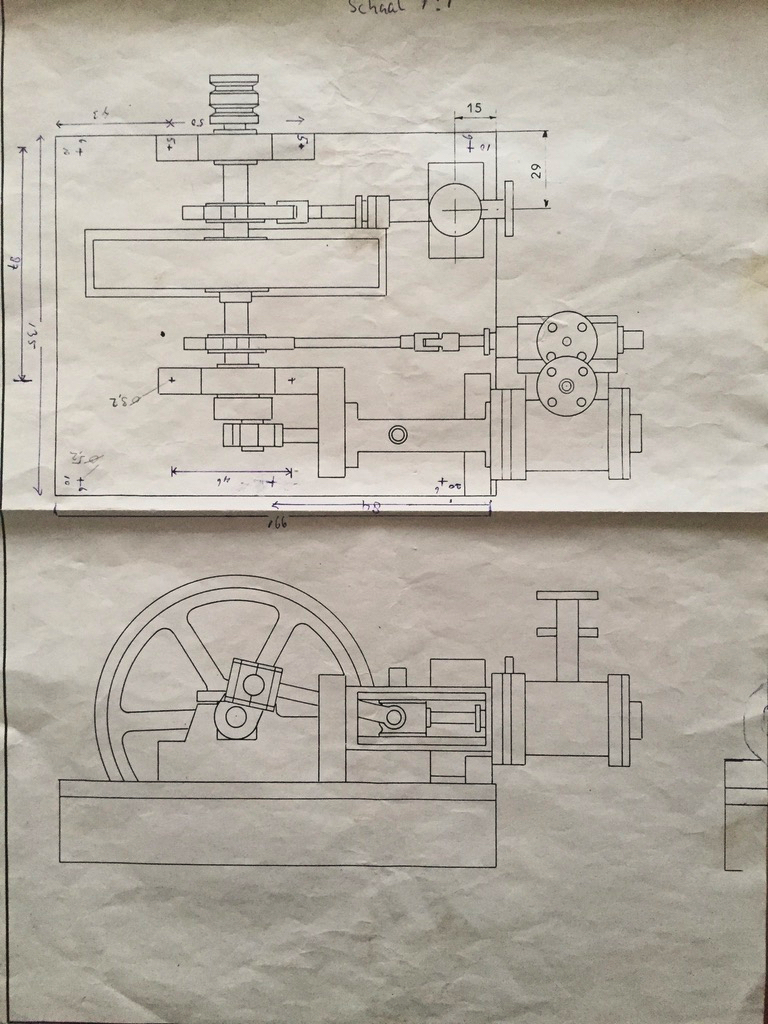

Boven- en zijaanzicht horizontale zuigerstoommachine. De set 2D-tekeningen bestaat uit tekeningen van ieder onderdeel.
Boven- en zijaanzicht horizontale zuigerstoommachine. De set 2D-tekeningen bestaat uit tekeningen van ieder onderdeel.

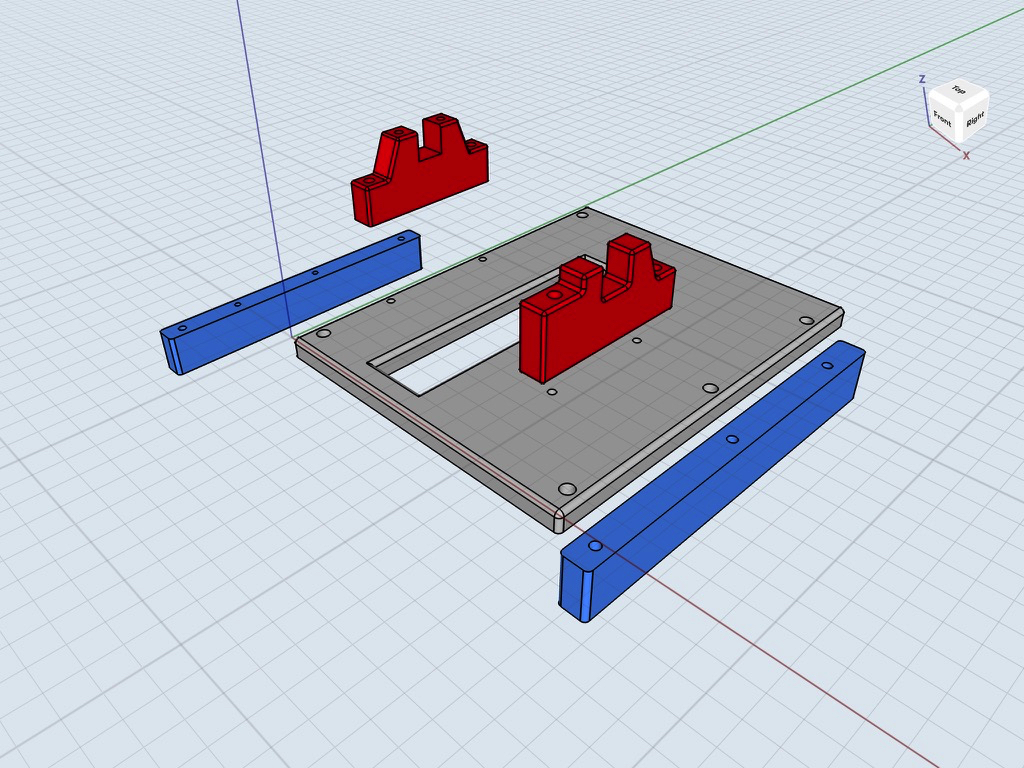

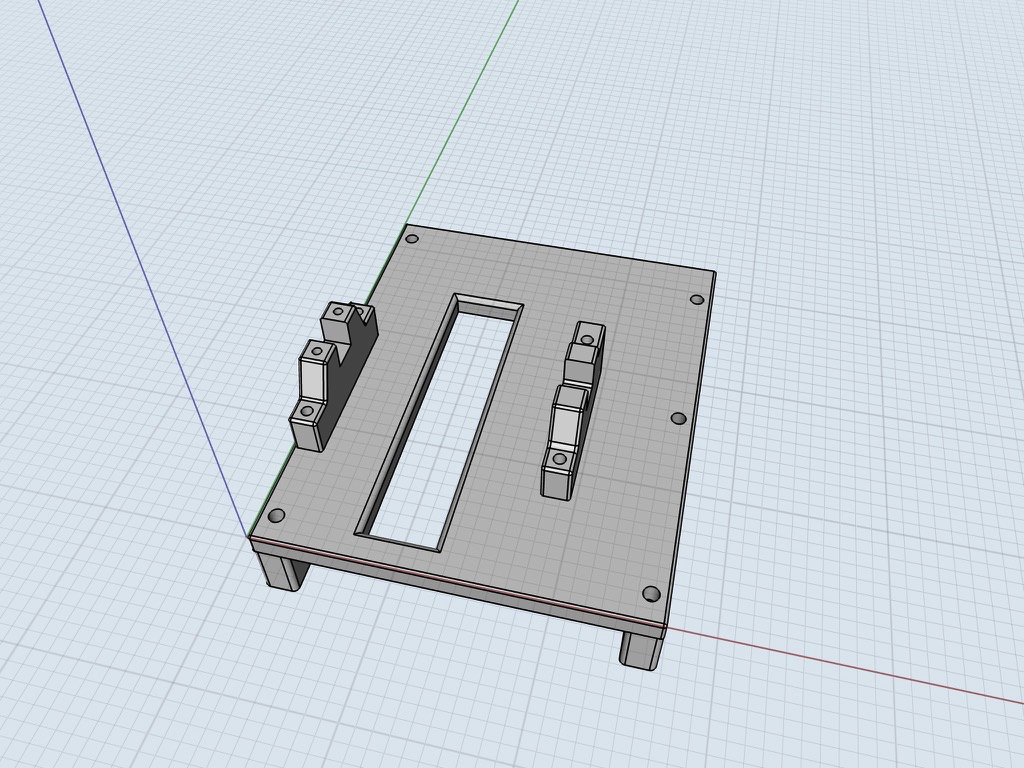

Fundatieplaat, 2 voeten en de lagerdragers links en rechts voor de hoofdas. Elk onderdeel is afzonderlijk getekend.
Fundatieplaat, 2 voeten en de lagerdragers links en rechts voor de hoofdas. Elk onderdeel is afzonderlijk getekend.
De separaat getekende onderdelen opgeslagen in separate step-files op de juiste positie geplaatst.
De separaat getekende onderdelen opgeslagen in separate step-files op de juiste positie geplaatst.

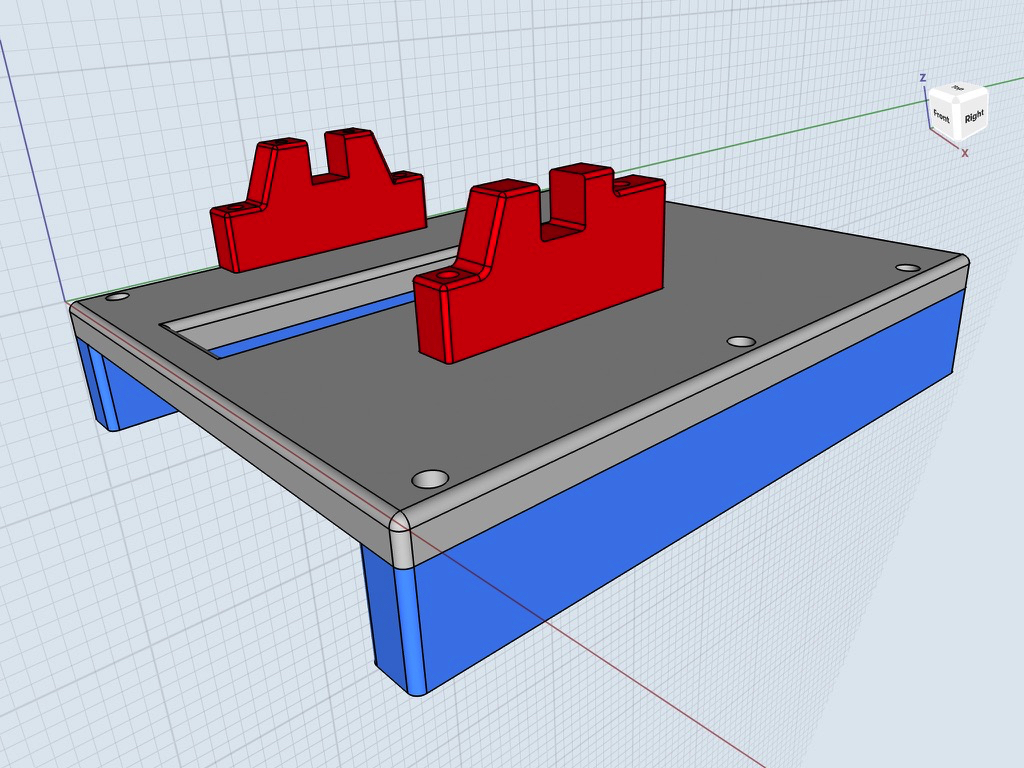

Kleur aangepast. Zilvergrijs is aluminium, donker grijs is staal en geel is brons of messing.
Kleur aangepast. Zilvergrijs is aluminium, donker grijs is staal en geel is brons of messing.

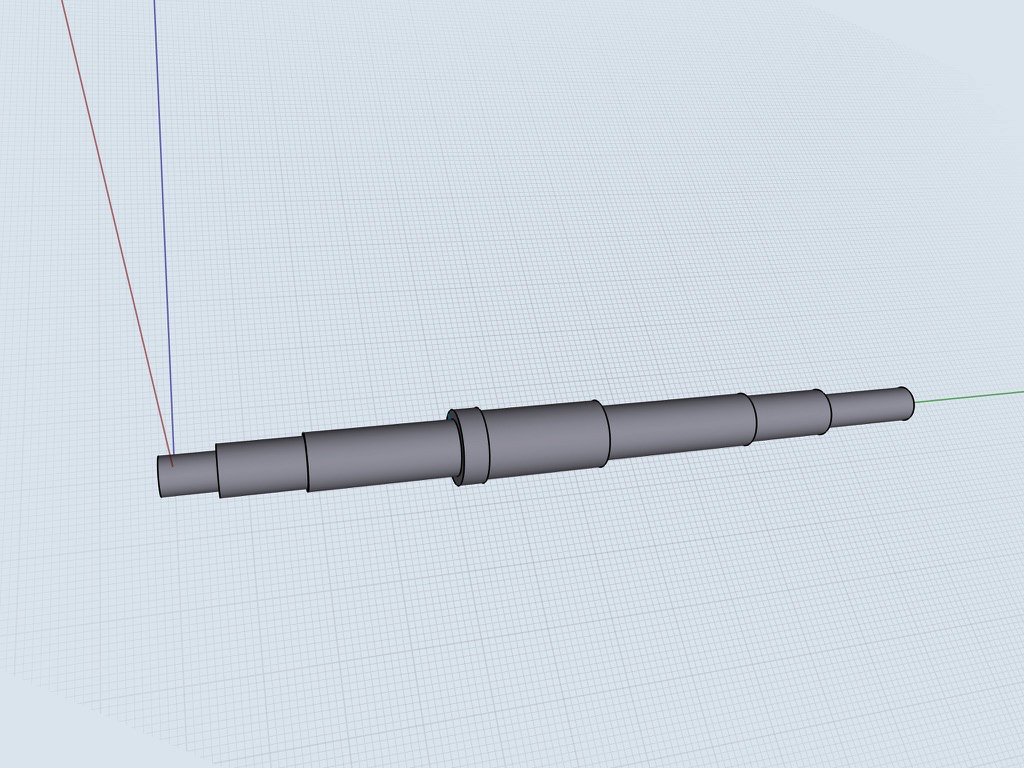

De hoofdas separaat getekend en opgeslagen in eigen step-file.
De hoofdas separaat getekend en opgeslagen in eigen step-file.

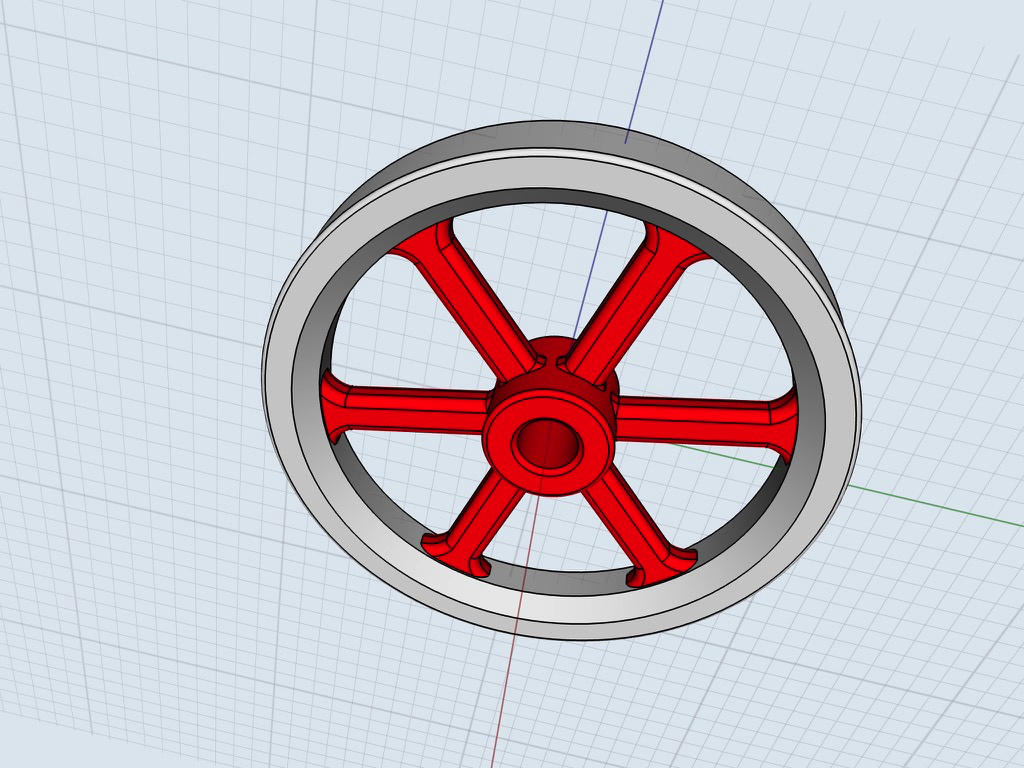

Vliegwiel separaat getekend en opgeslagen in eigen step-file.
Vliegwiel separaat getekend en opgeslagen in eigen step-file.

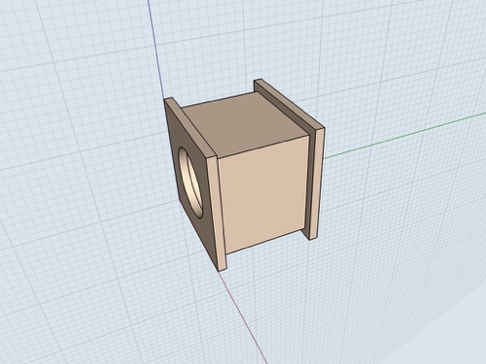

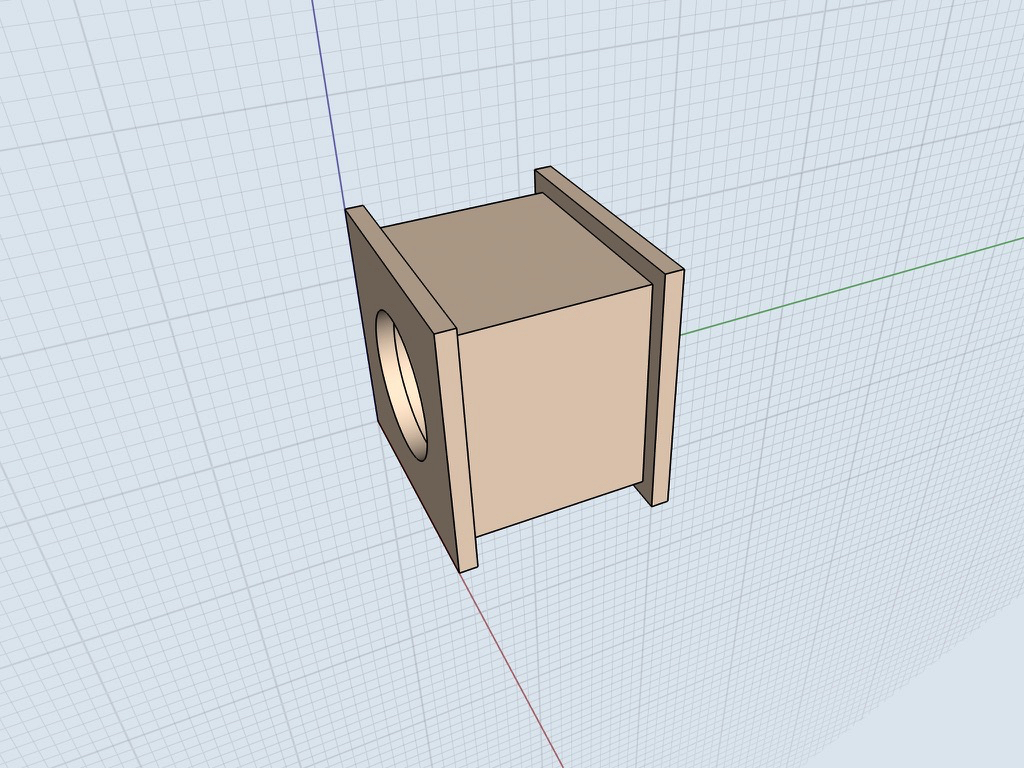

Bronzen lager voor hoofdas links en rechts separaat getekend en opgeslagen in eigen step-file.
Bronzen lager voor hoofdas links en rechts separaat getekend en opgeslagen in eigen step-file.

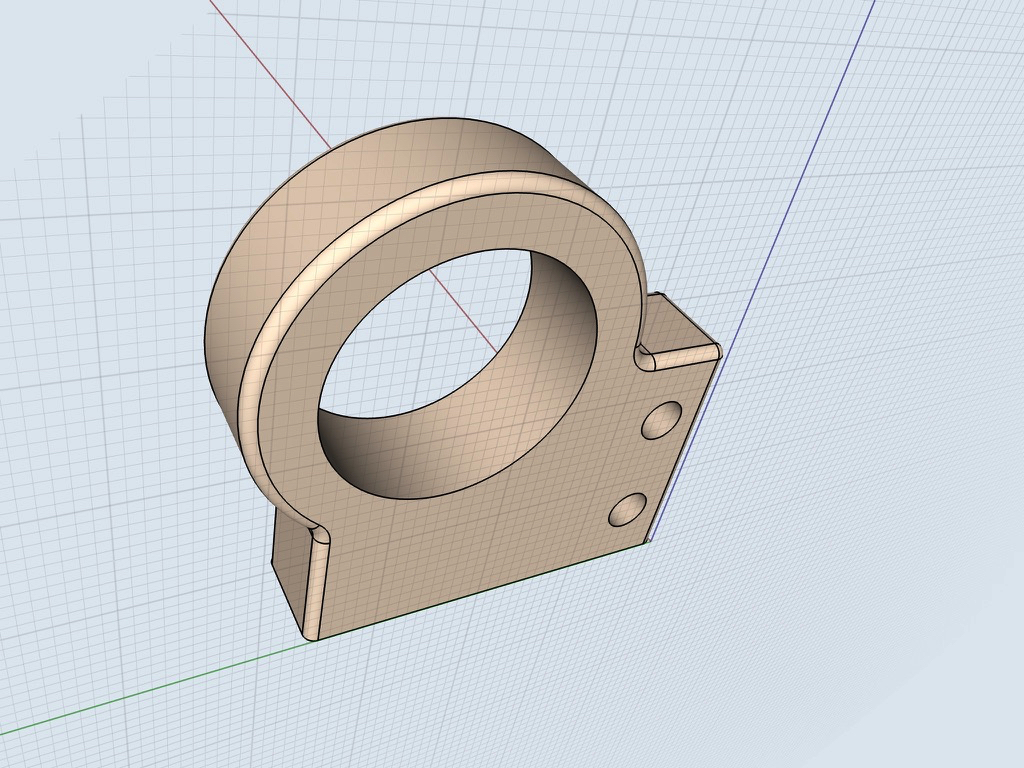

Voorste messing liedbaandrager separaat getekend en opgeslagen in eigen step-file.
Voorste messing liedbaandrager separaat getekend en opgeslagen in eigen step-file.

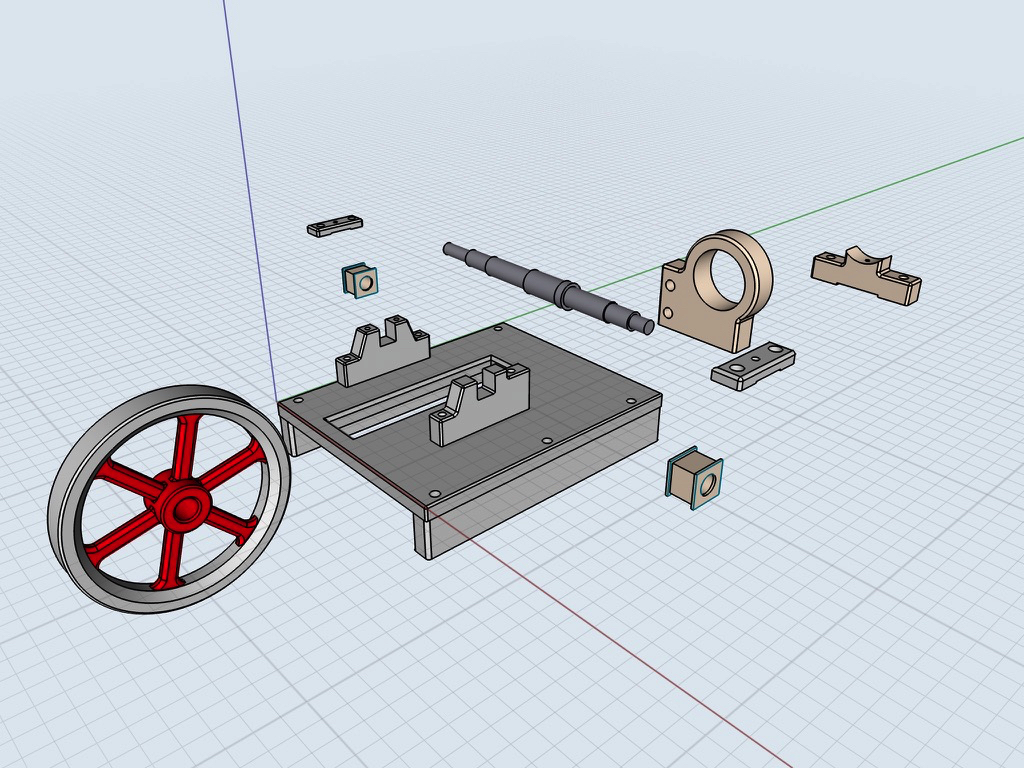

Alle separaat getekende onderdelen geïmporteerd. Step-files geïmporteerd.
Alle separaat getekende onderdelen geïmporteerd. Step-files geïmporteerd.
De onderdelen in tekening op hun posities gezet.
De onderdelen in tekening op hun posities gezet.

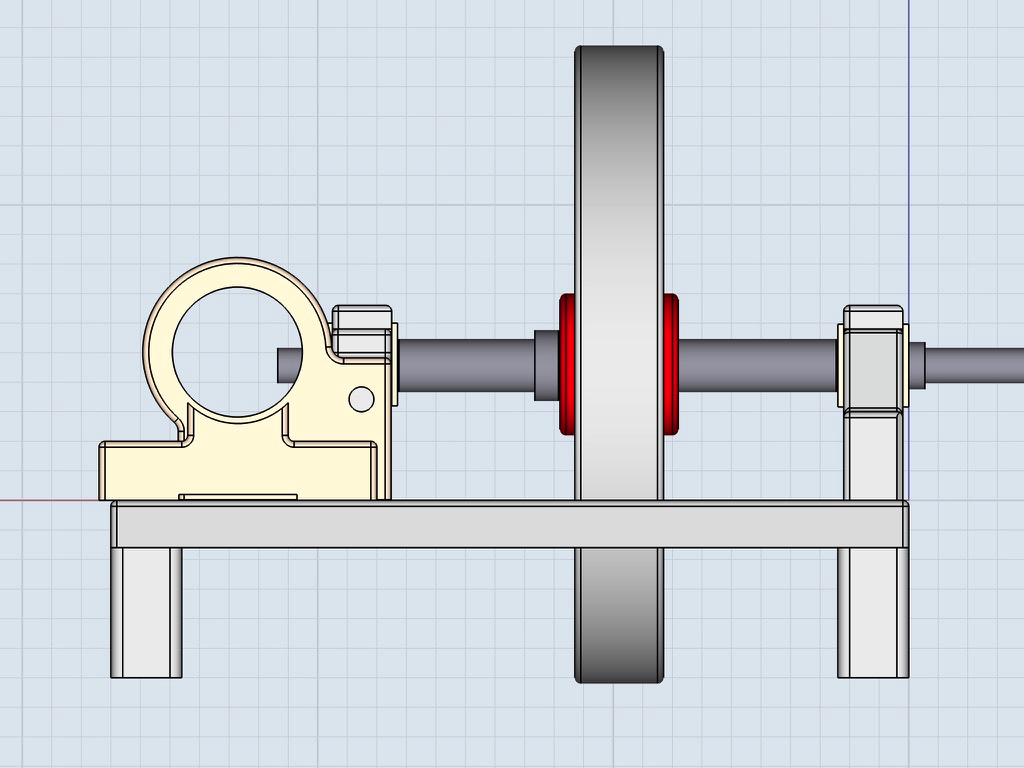

Achteraanzicht. We zien dat de achterste leidbaandrager te breed is en het vliegwiel beneden uitsteekt. Dit moet gecorrigeerd worden.
Achteraanzicht. We zien dat de achterste leidbaandrager te breed is en het vliegwiel beneden uitsteekt.
Dit moet gecorrigeerd worden.

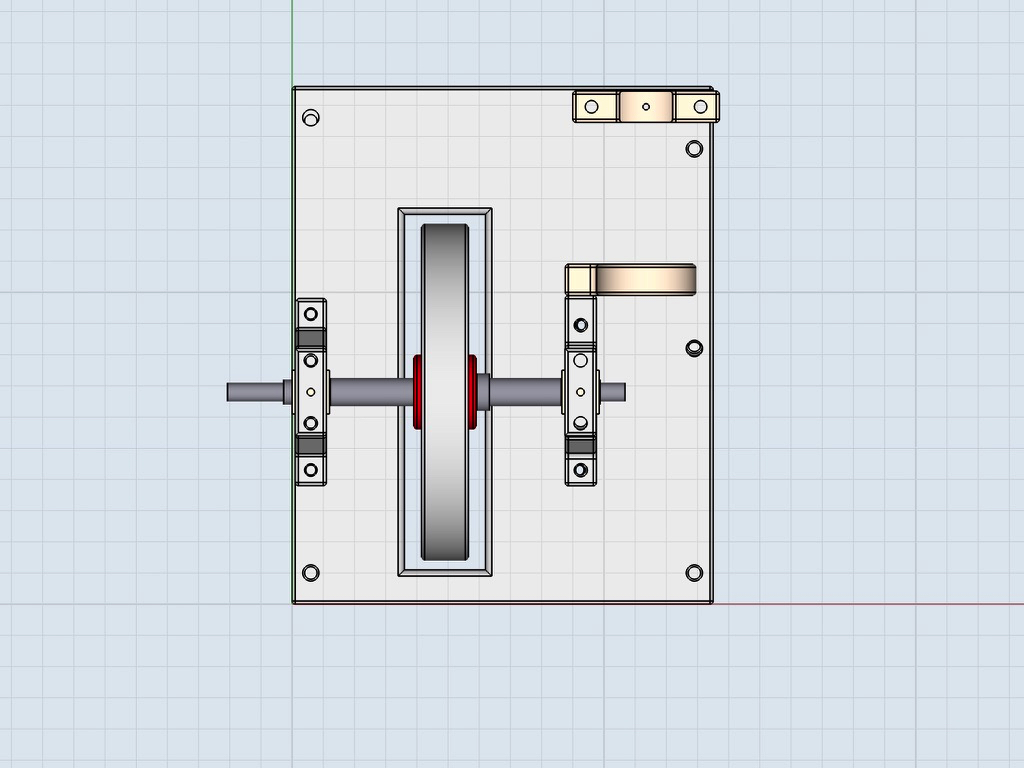

Bovenaanzicht. We zien dat de achterste leidbaandrager te breed is.
Bovenaanzicht. We zien dat de achterste leidbaandrager te breed is.

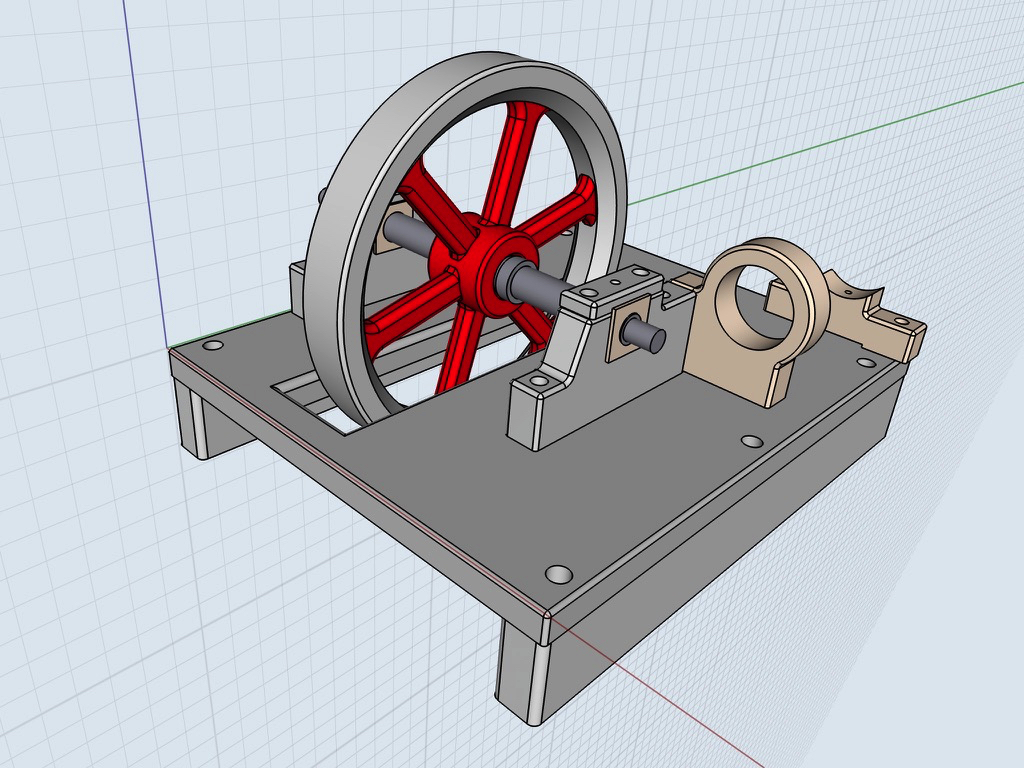

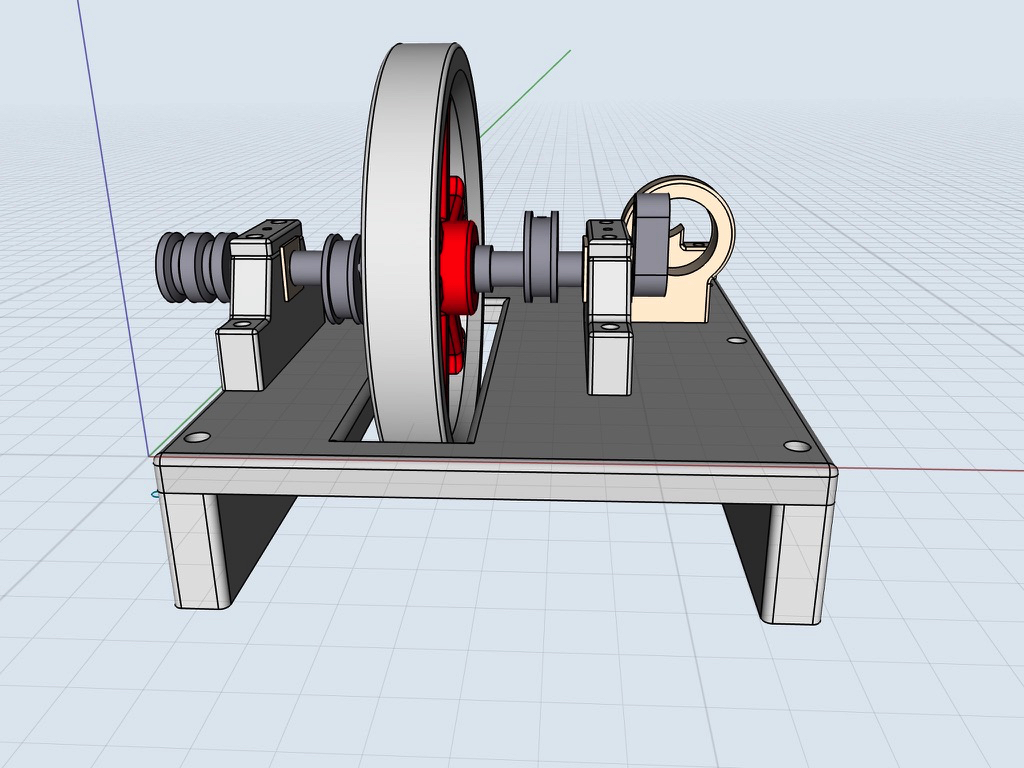

Onvolkomenheden van vorige 2 tekeningen gecorrigeerd. Poelie, krukwang en 2x excentriek geplaatst op hoofdas.
Onvolkomenheden van vorige 2 tekeningen gecorrigeerd. Poelie, krukwang en 2x excentriek geplaatst op hoofdas.

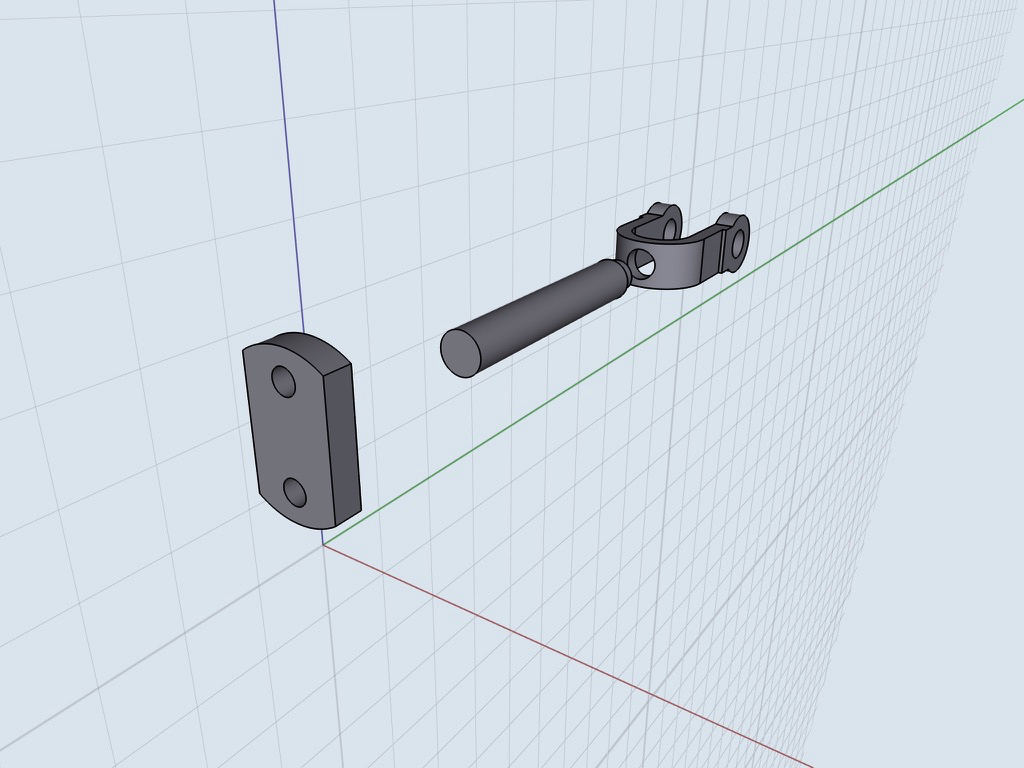

Drijfas in 3 delen getekend.
Drijfas in 3 delen getekend.

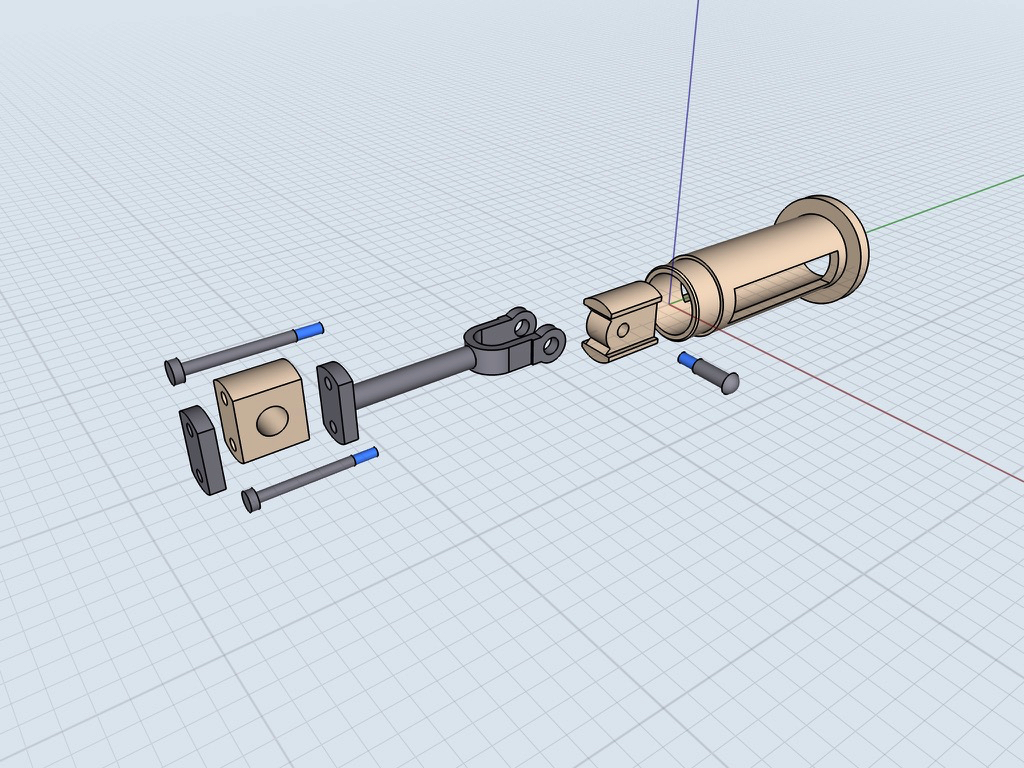

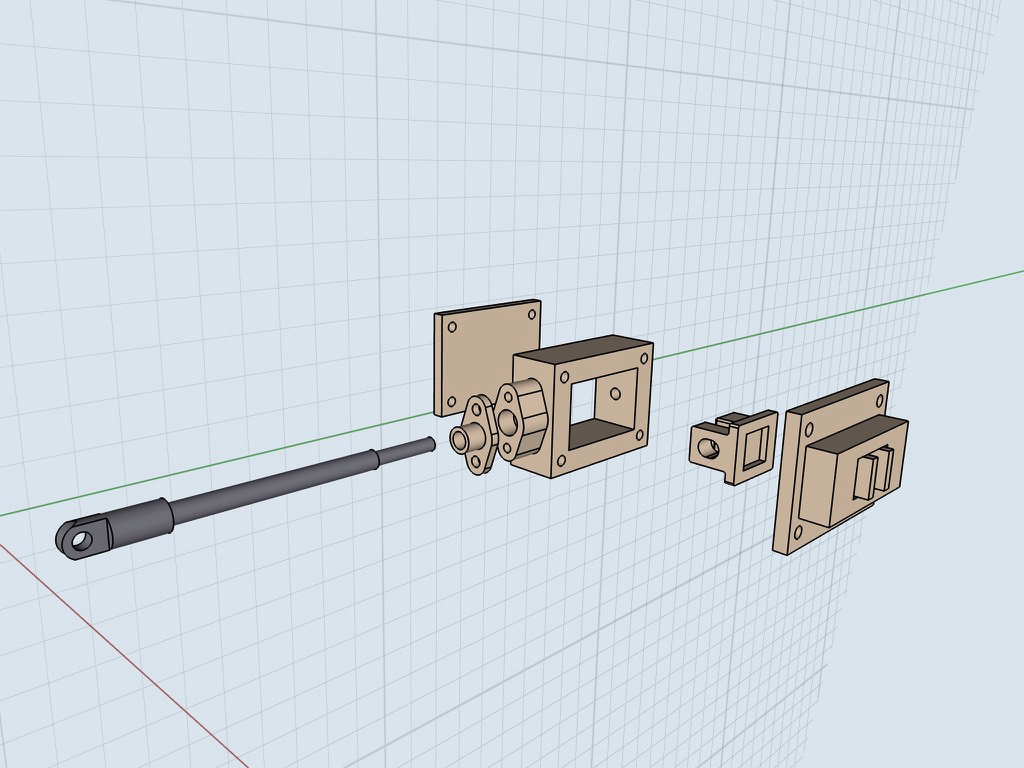

Leidbaan, kruisstuk, drijfstang, krukaslager geïmporteerd in 1 tekening.
Leidbaan, kruisstuk, drijfstang, krukaslager geïmporteerd in 1 tekening.

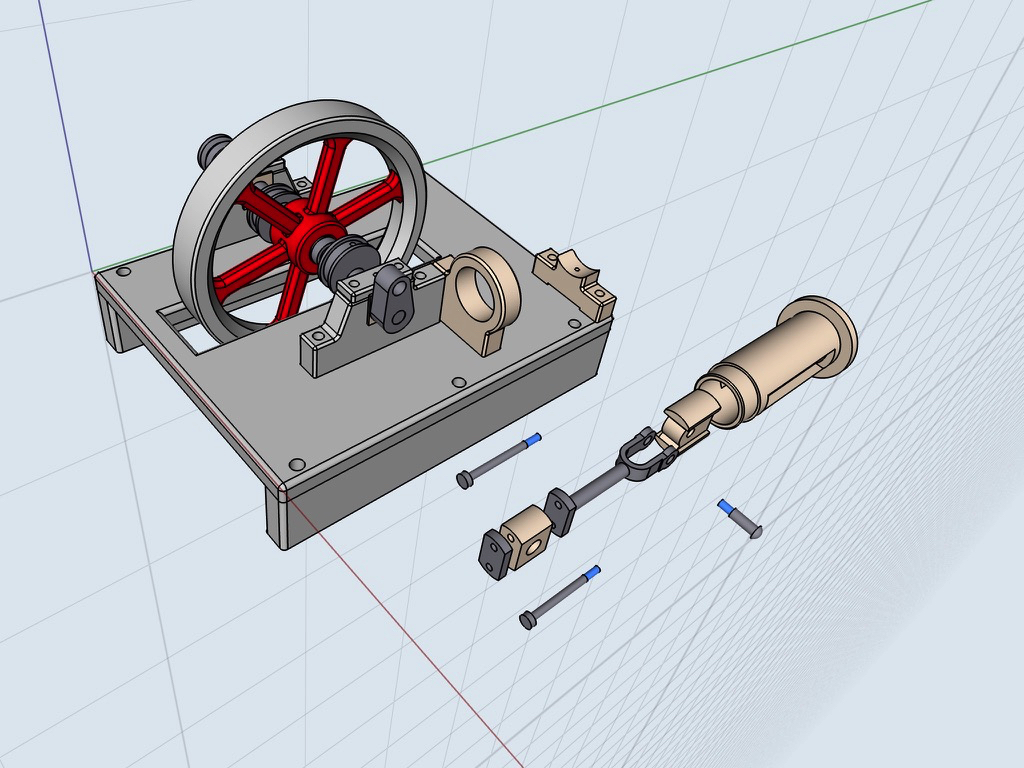

Leidbaan, kruisstuk, drijfstang, krukaslager geïmporteerd in stoommachine hoofdtekening. Schroeven voor krukaslager te lang, moeten opnieuw getekend worden.
Leidbaan, kruisstuk, drijfstang, krukaslager geïmporteerd in stoommachine hoofdtekening. Schroeven voor krukaslager te lang, moeten opnieuw getekend worden.

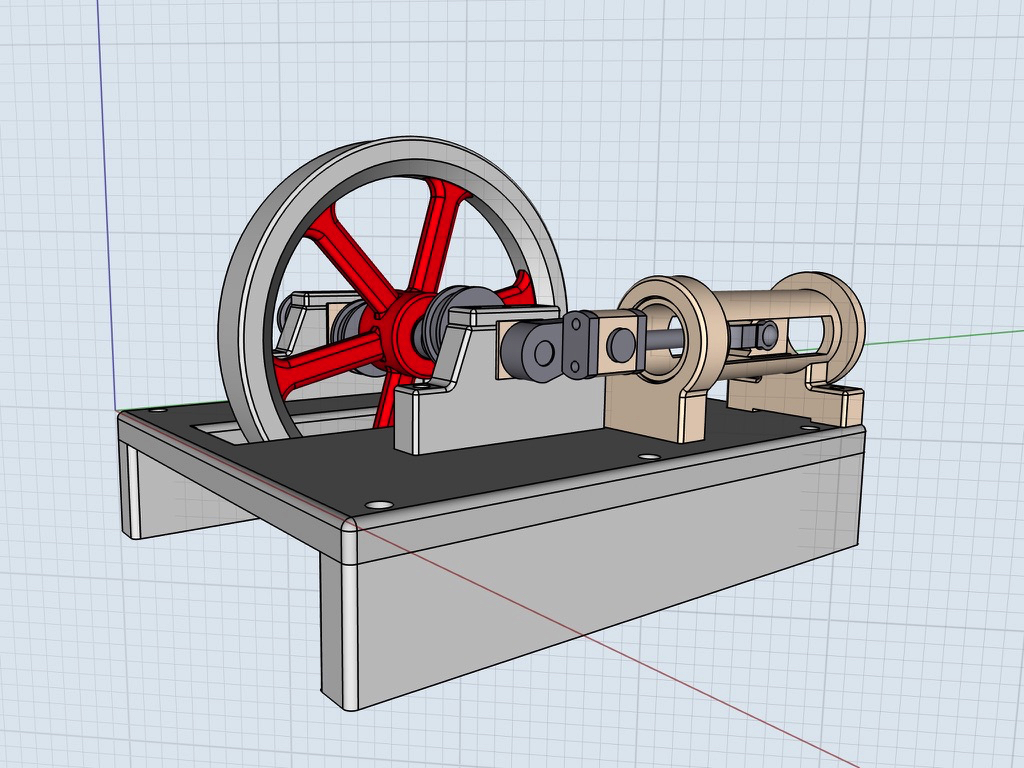

Leidbaan, kruisstuk, drijfstang, krukaslager enz. op juiste posities in stoommachine hoofdtekening geplaatst
Leidbaan, kruisstuk, drijfstang, krukaslager enz. op juiste posities in stoommachine hoofdtekening geplaatst
Stoomschuif. Nog niet geheel af. Moet nog voorzien worden van stoomin- en uitlaat.
Stoomschuif. Nog niet geheel af. Moet nog voorzien worden van stoomin- en uitlaat.

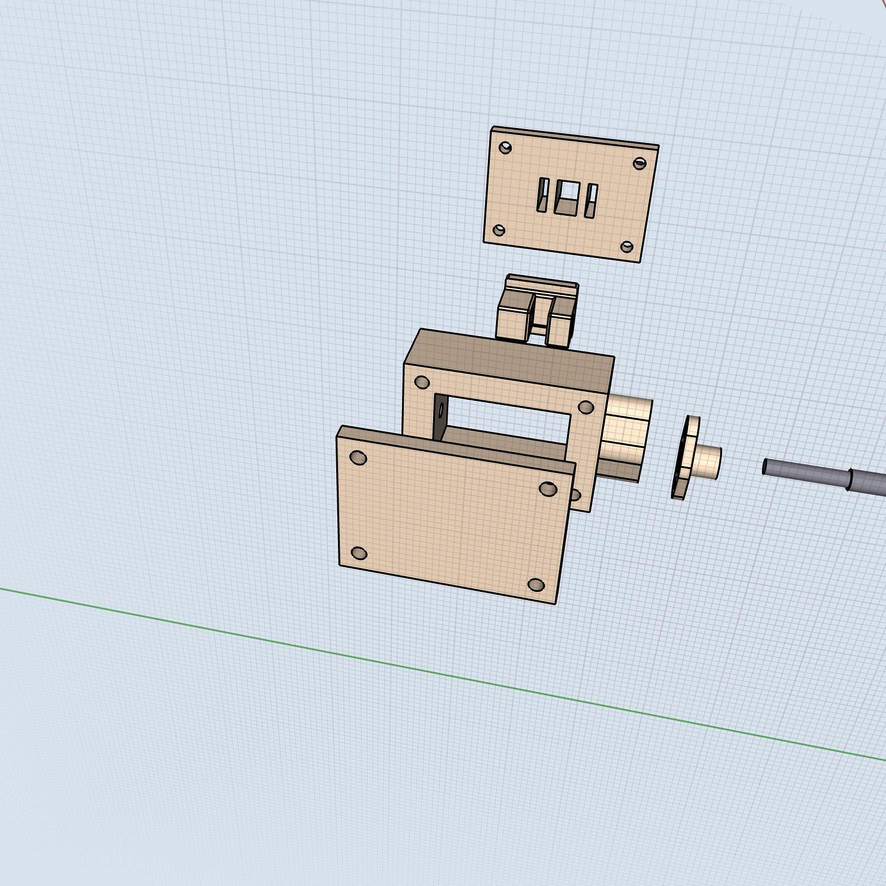

Stoomschuif detail.
Stoomschuif detail.
