Squier Pickup Replacement

Ooit heb ik een Squier Stratocaster gekocht echter het geluid beviel me absoluut niet.

Een vriend van mij had een Phoenix gitaar gekocht bij de Kijkshop voor 1/3 van de prijs die ik voor de Squier betaald had en die klonk een stuk beter. Vooral de hoge tonen zeg maar vanaf de 12e fret waren niet best. Afstellen van de pick ups gaf geen enkele verbetering. De Squier verkopen voor bijv. 1/3 van de prijs vond ik geen optie want voor dat geld kan men een gitaar kopen die beter klinkt. Ik heb de gitaar weggegeven maar kreeg deze weer terug omdat het geluid hopeloos was.


Waarom was het geluid zo slecht vroeg ik mij af? Zou het alleen aan de pick ups liggen of spelen andere zaken ook nog een grote rol? Uiteindelijk besloot ik om maar op zoek te gaan naar andere pick ups en via diverse sites kwam ik terecht bij John Collins van JC Vintage in Australië.

Bij JC Vintage 3 handgewonden replica 60e jaren pick ups besteld voor de prijs van ong. 2 Phoenix gitaren van de Kijkshop en deze gemonteerd zoals te zien is in de foto impressie.


Het geluid van de Squier voldoet nu aan mijn verwachtingen. De hoge tonen zijn nu helder en even hard als de lagere tonen. Het geluid van de Squier is nu beter dan het geluid van een Mexicaanse Fender die ongeveer evenveel kost als wat mijn Squier gitaar mij nu gekost heeft.

Kortom een succes en een aanrader. Het geluid van een gitaar wordt naar mijn mening voor hert grootste gedeelte bepaald door de pick ups en als de rest van de gitaar in orde is dan loont het zeker om een stel goede (is duurdere) pick ups te monteren.


John Collins geeft een goede uitleg op zijn website compleet met geluidsfragmenten zie onderstaande link.


JC Vintage Pick Ups

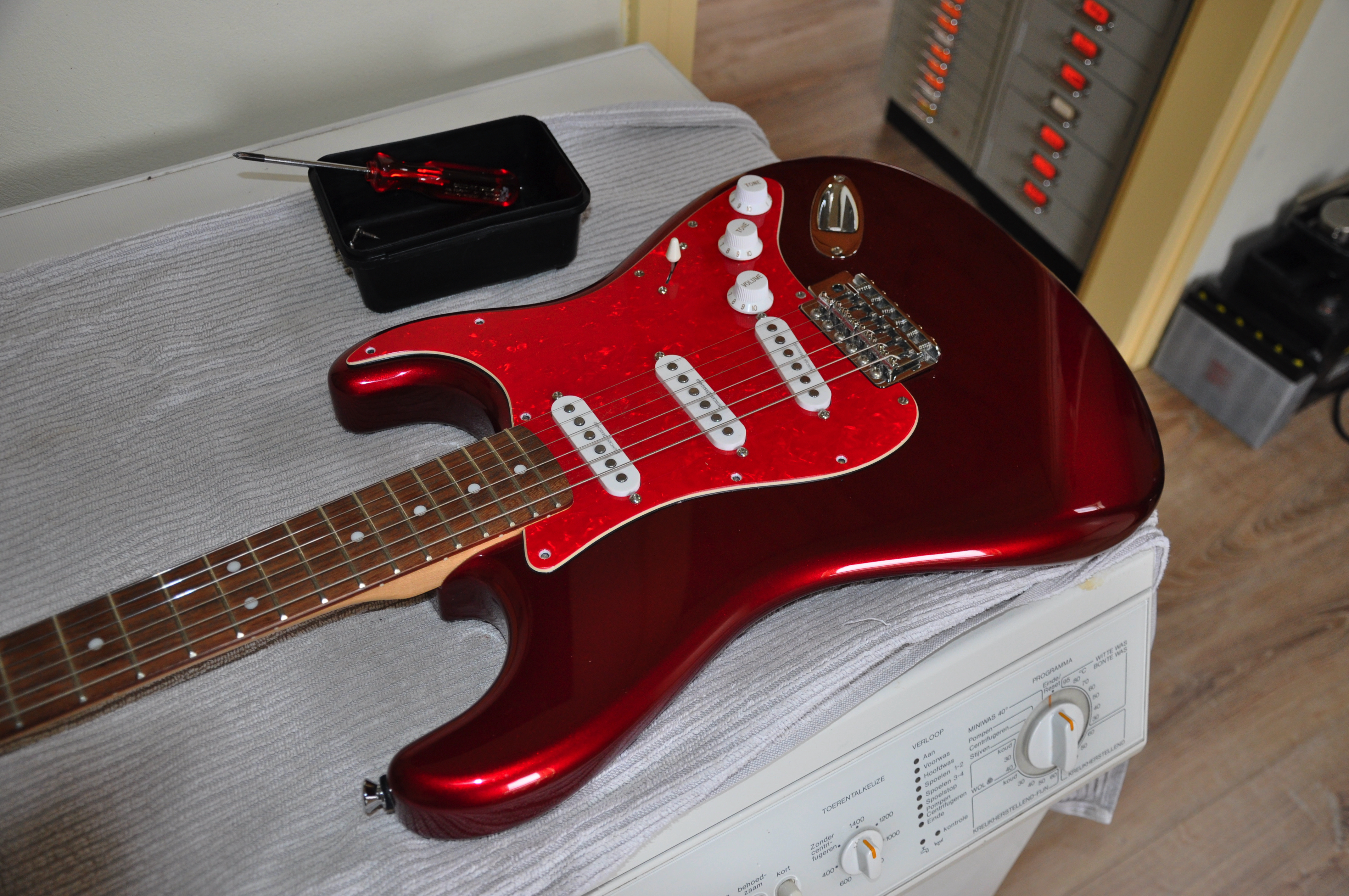

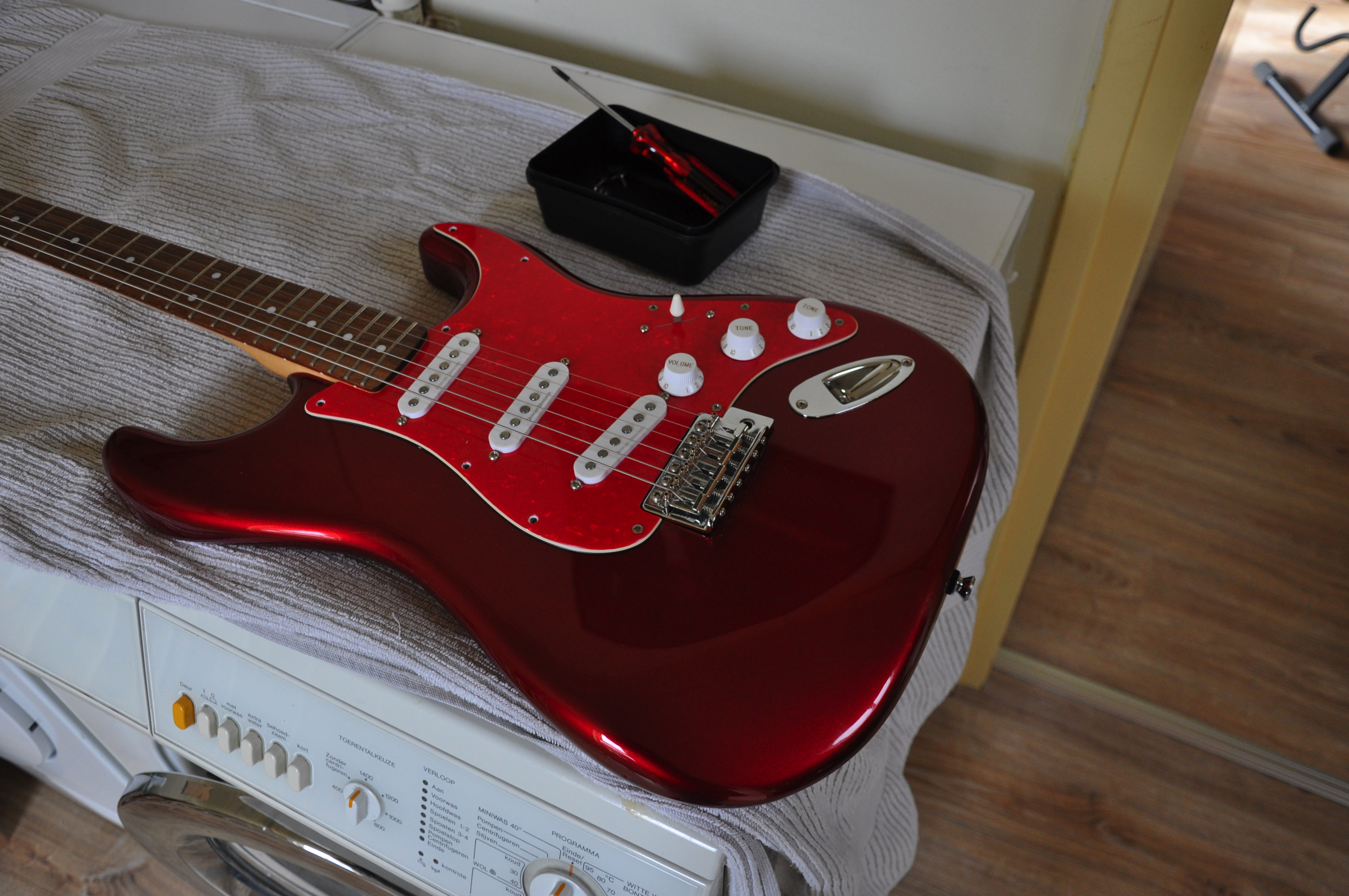

Squier met originele Pick Ups
Squier met originele Pick Ups

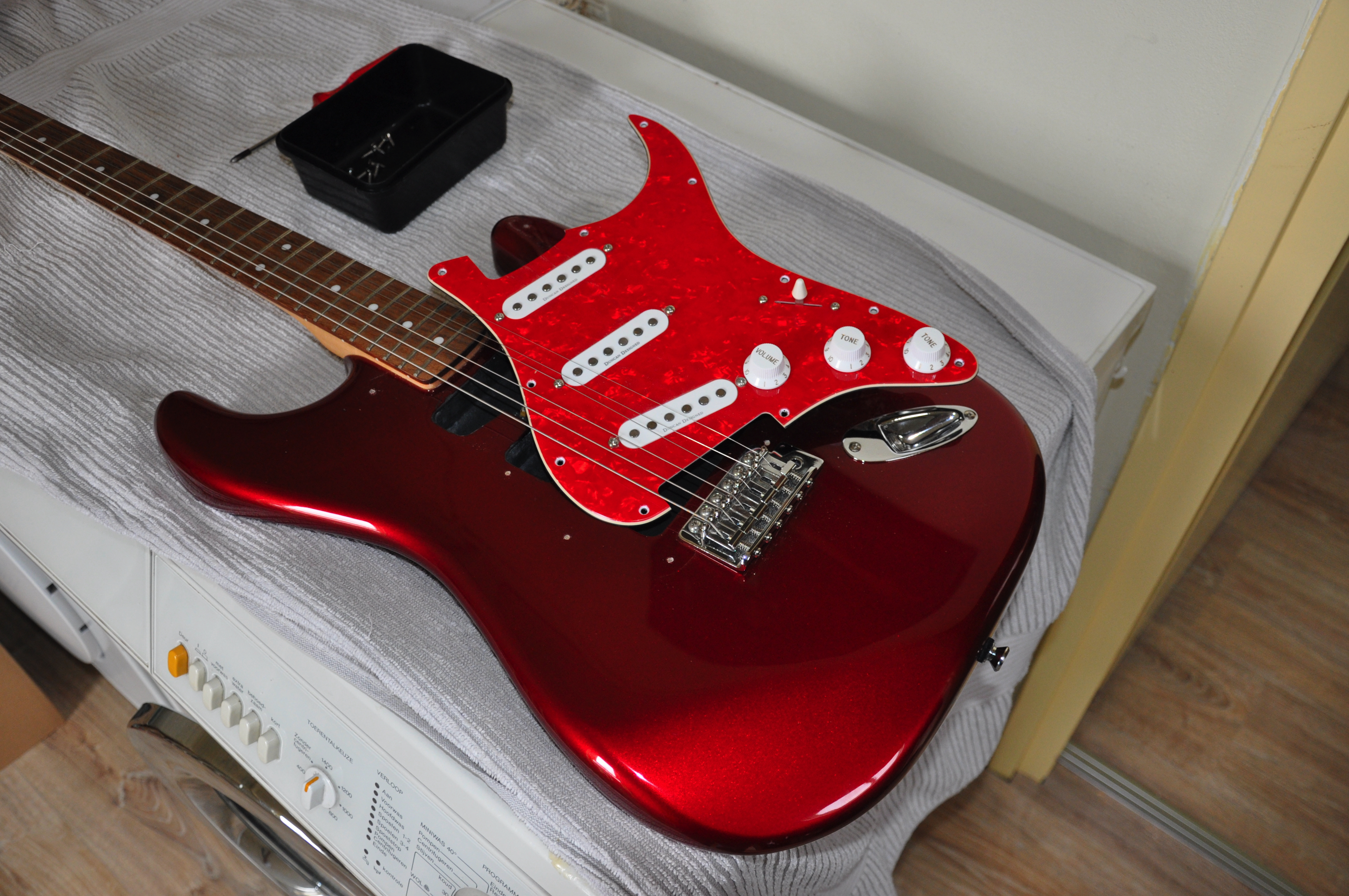

Bovenplaat is losgeschroefd
Bovenplaat is losgeschroefd
Spanning van snaren en plaat met Pick Ups er onderdoor schuiven
Spanning van snaren en plaat met Pick Ups er onderdoor schuiven

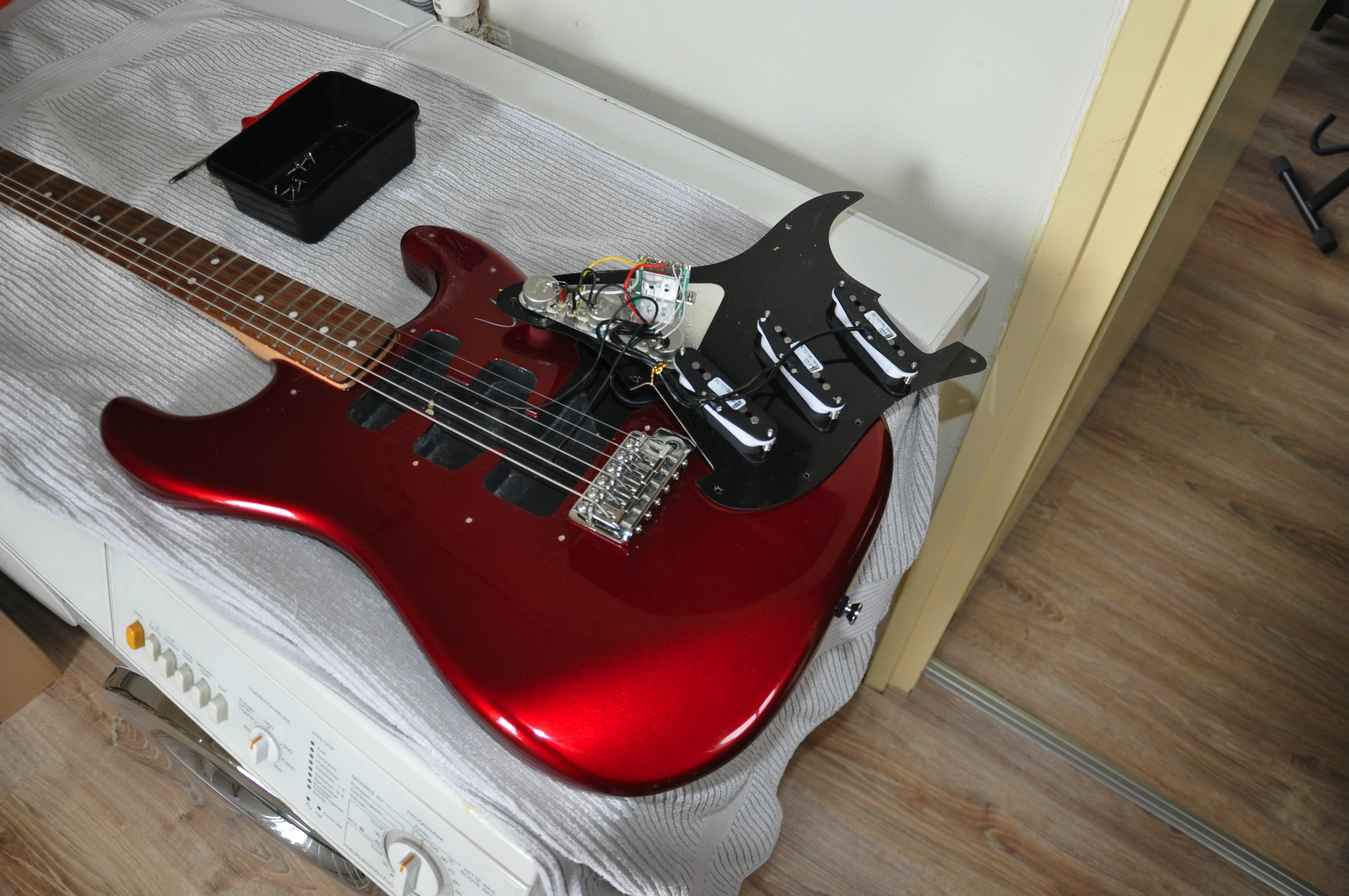

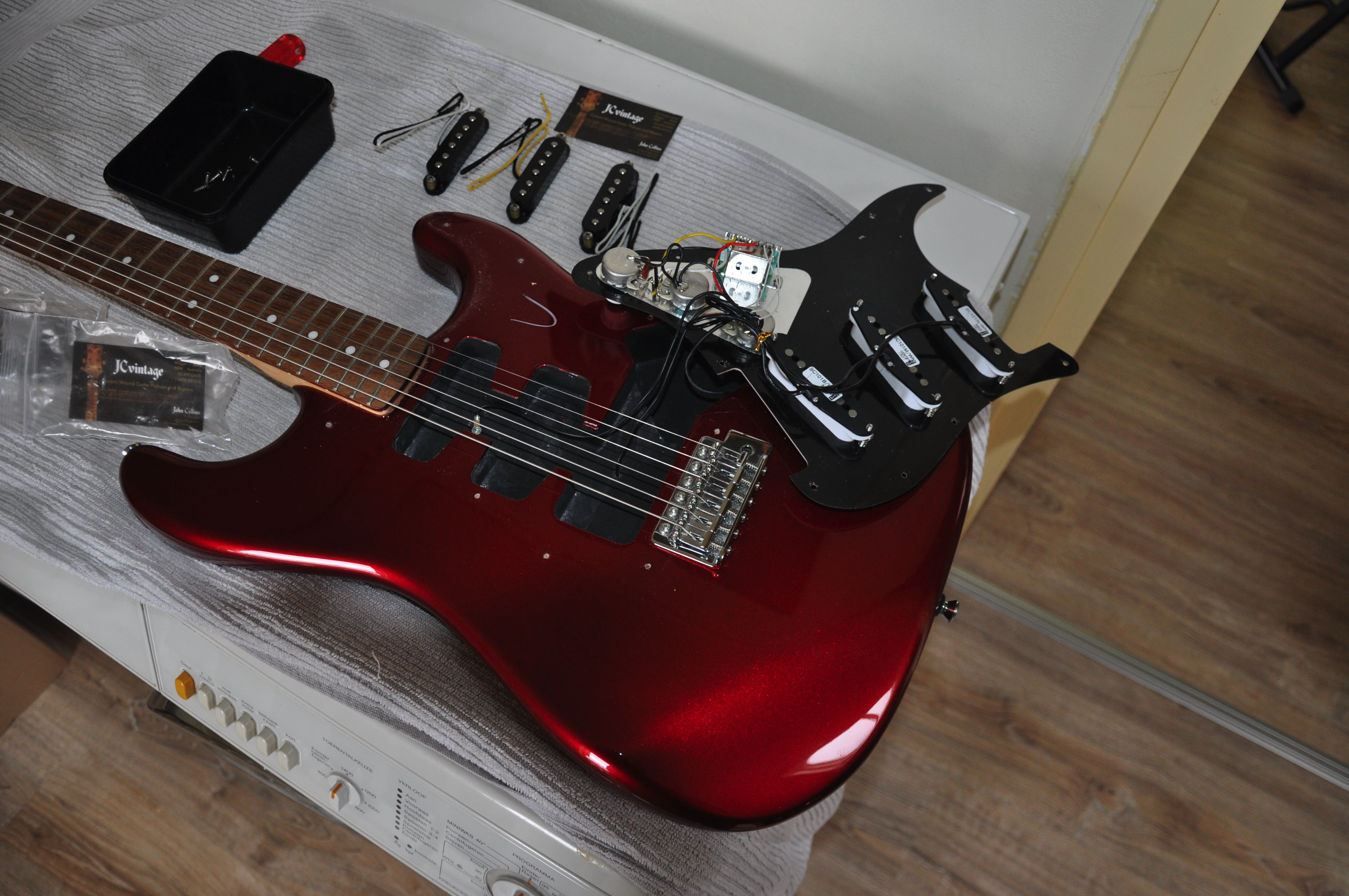

Plaat met Pick Ups omdraaien
Plaat met Pick Ups omdraaien
Nieuwe Pick Ups in juiste volgorde klaar leggen
Nieuwe Pick Ups in juiste volgorde klaar leggen

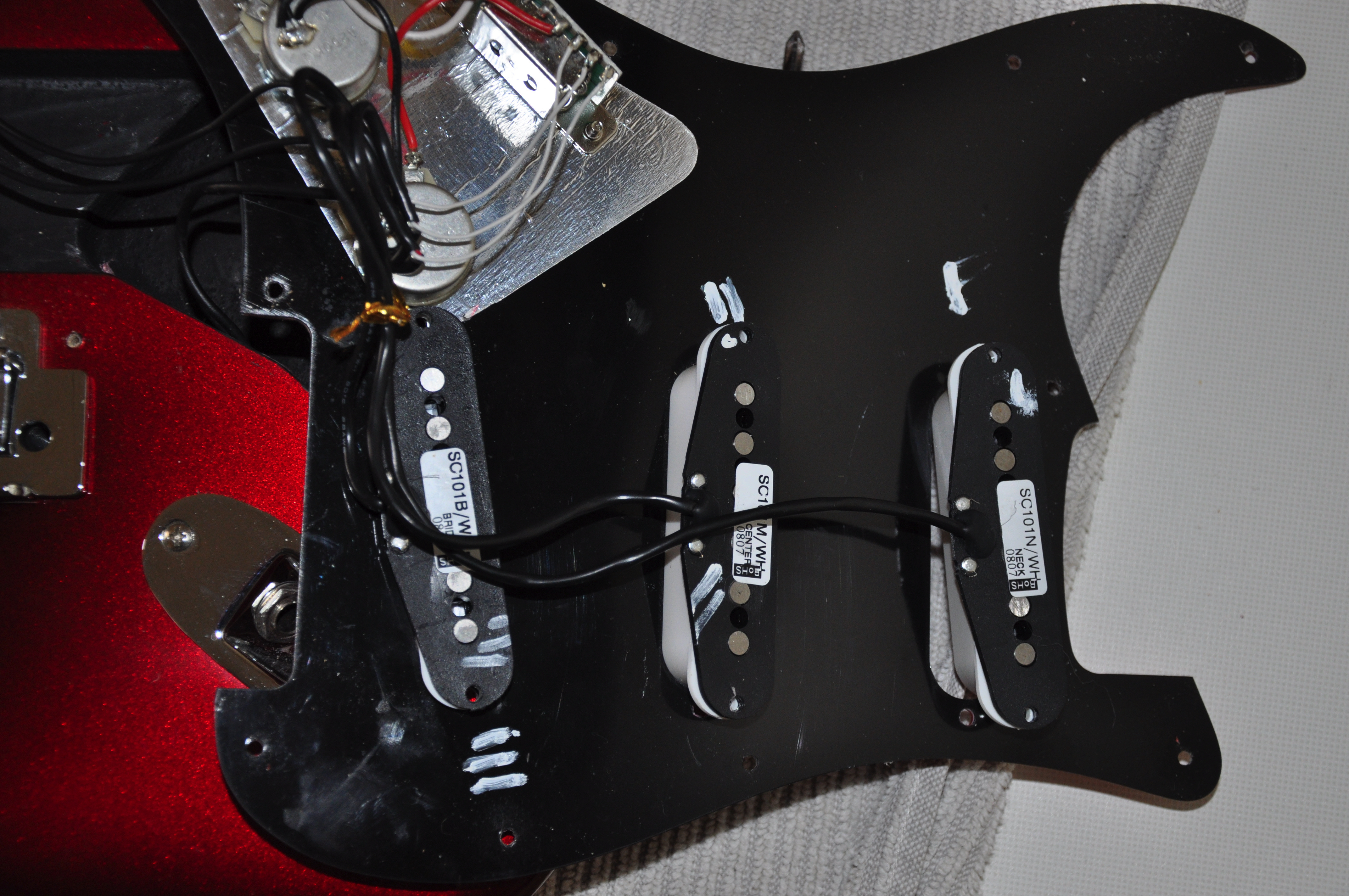

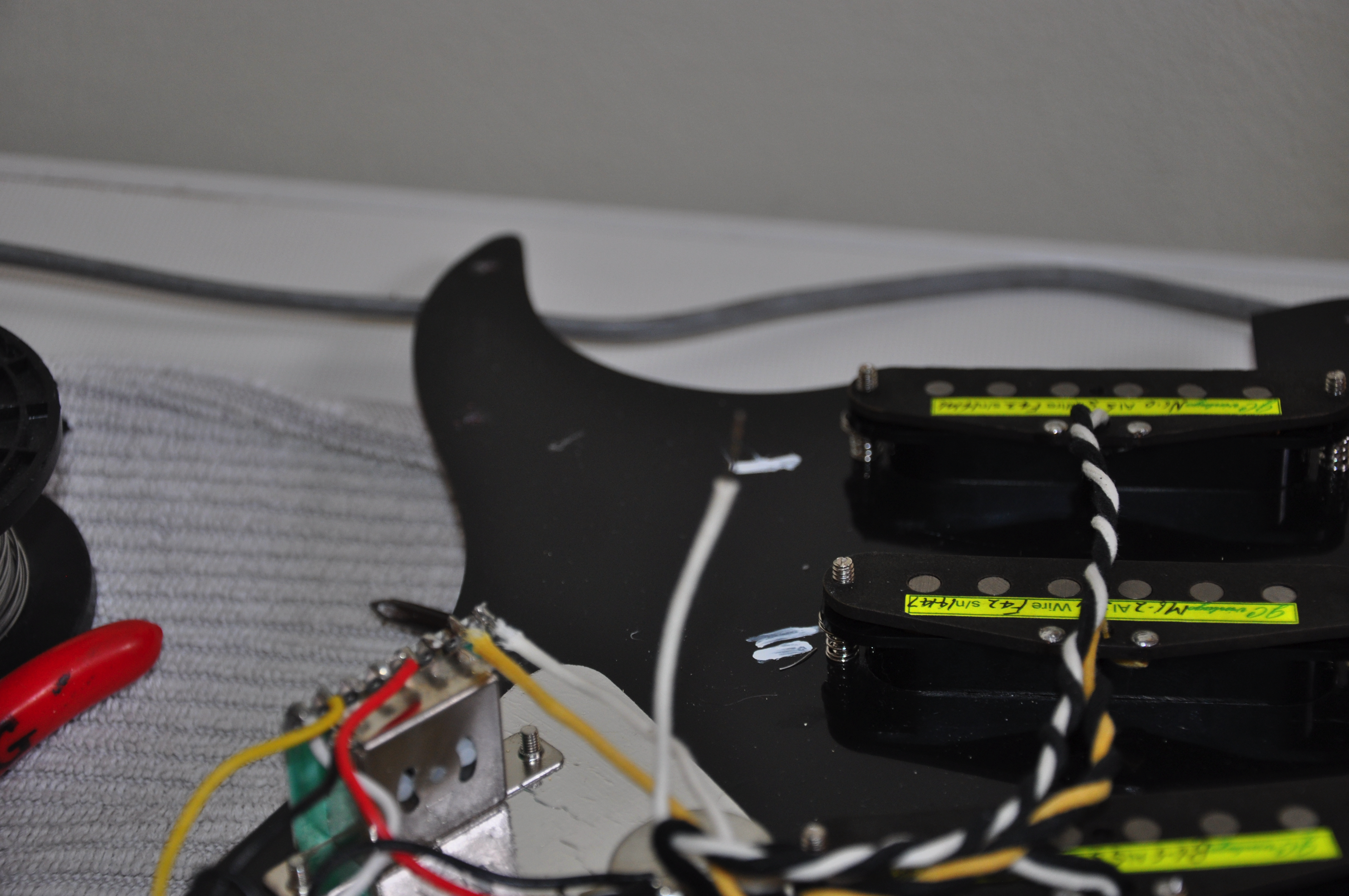

Merktekens aanbrengen op de oude PU’s zodat we weten waar deze zaten
Merktekens aanbrengen op de oude PU’s zodat we weten waar deze zaten

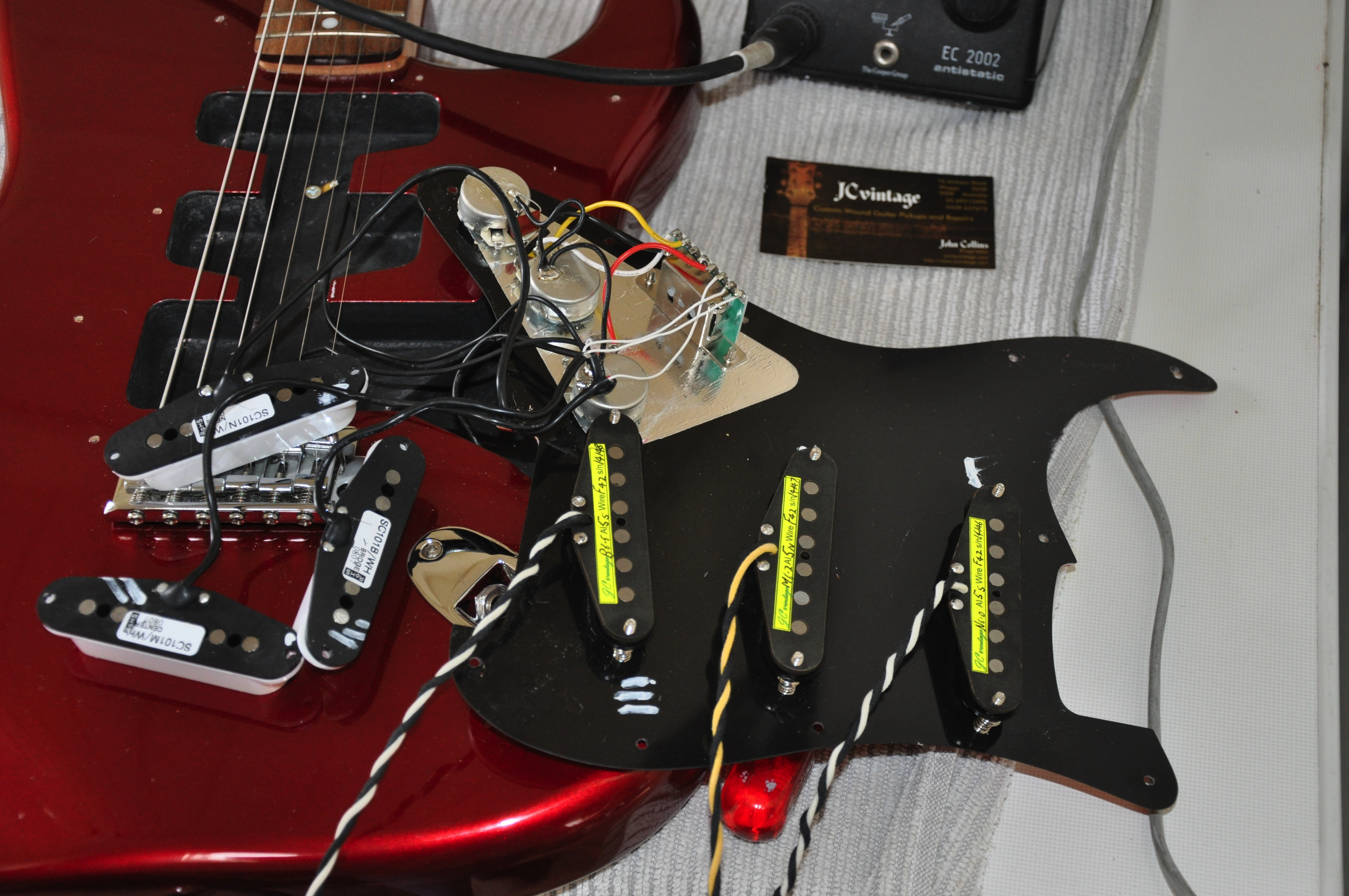

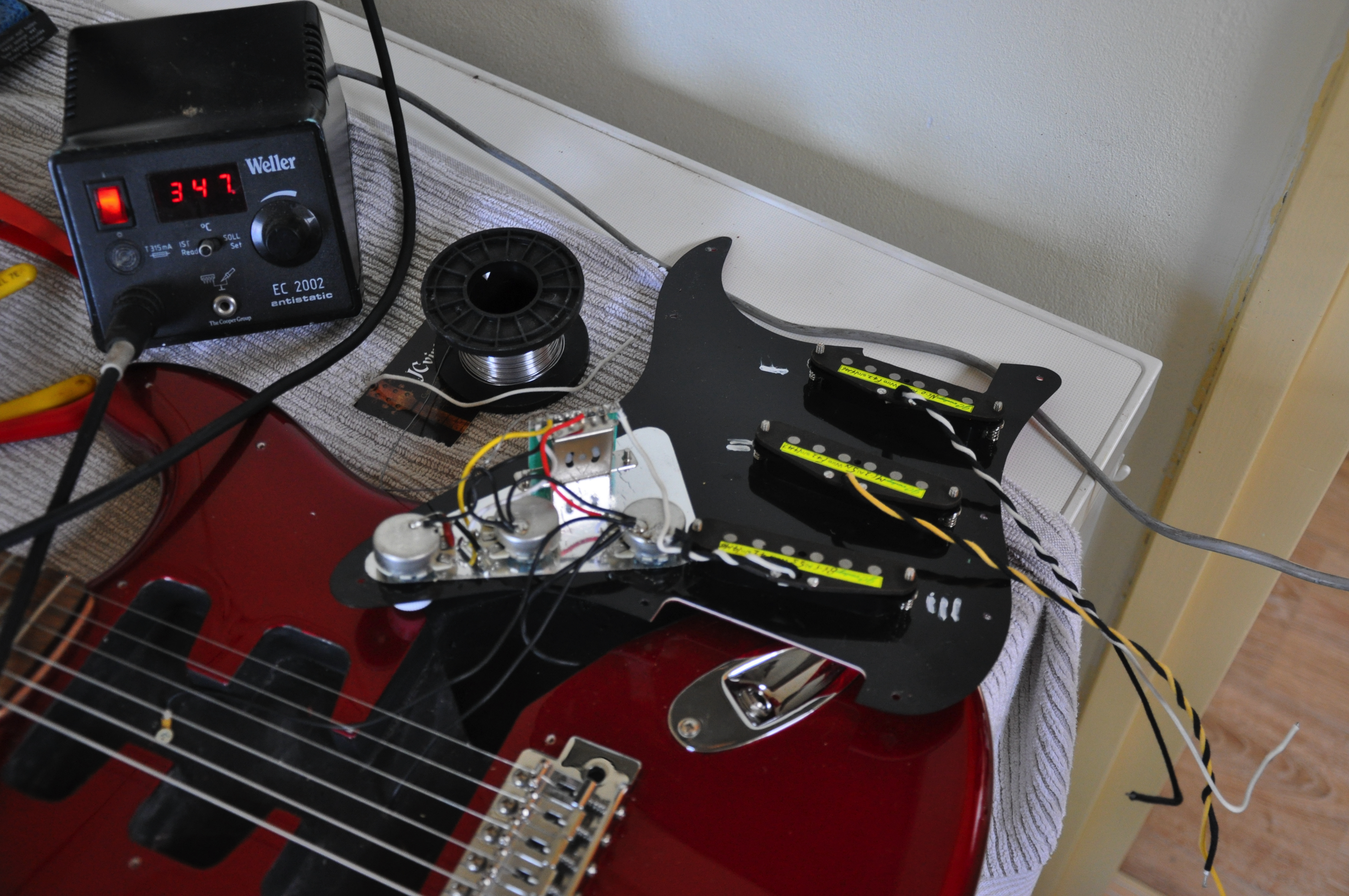

Oude PU’s van plaat verwijderen en nieuwe PU’s in juiste volgorde plaatsen
Oude PU’s van plaat verwijderen en nieuwe PU’s in juiste volgorde plaatsen

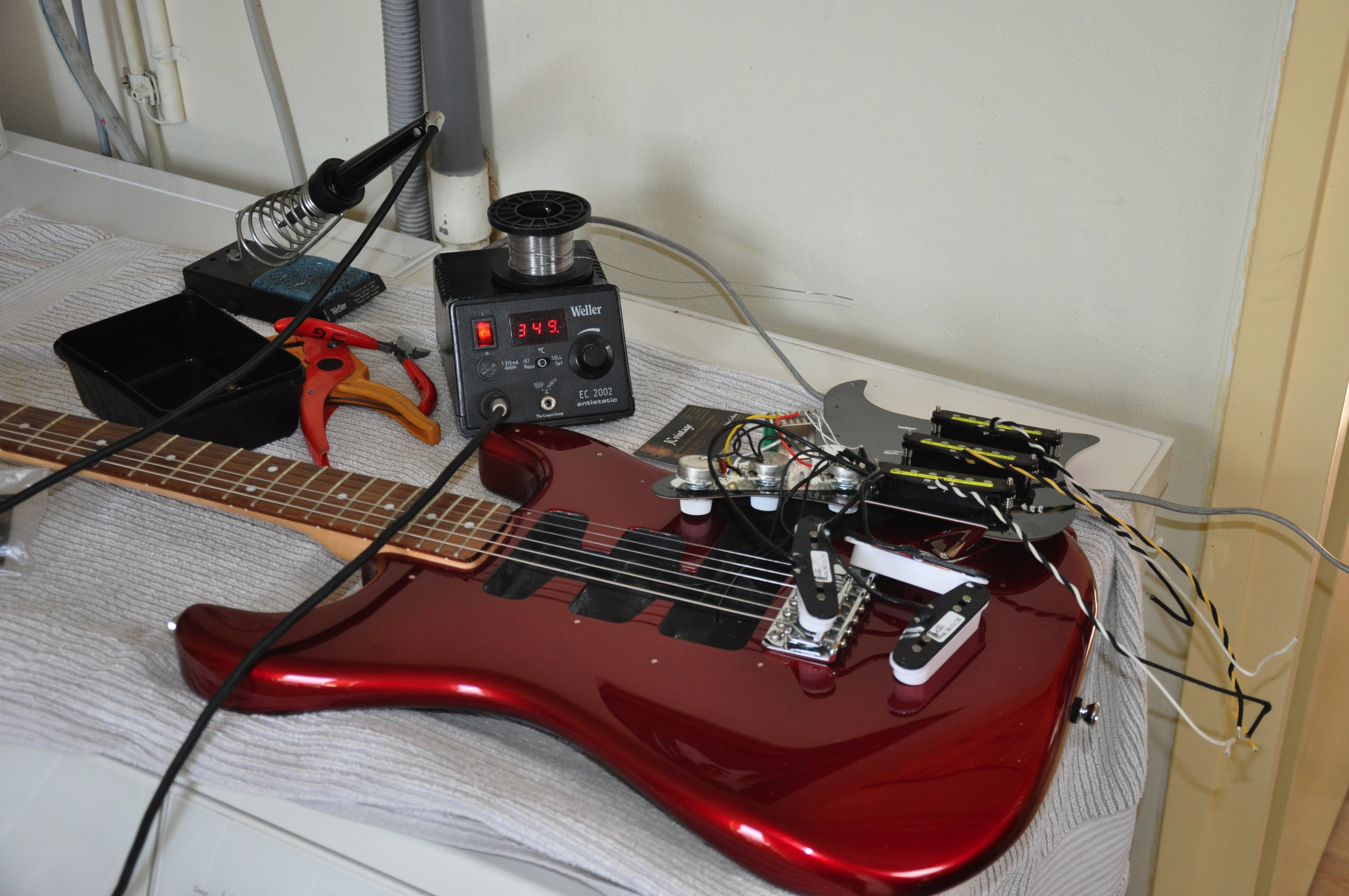

Oude PU’s los solderen. Noteer waar draden gezeten hebben.
Oude PU’s los solderen. Noteer waar draden gezeten hebben.
Oude PU’s zijn verwijderd
Oude PU’s zijn verwijderd
Draden aanstrippen van nieuwe PU’s
Draden aanstrippen van nieuwe PU’s

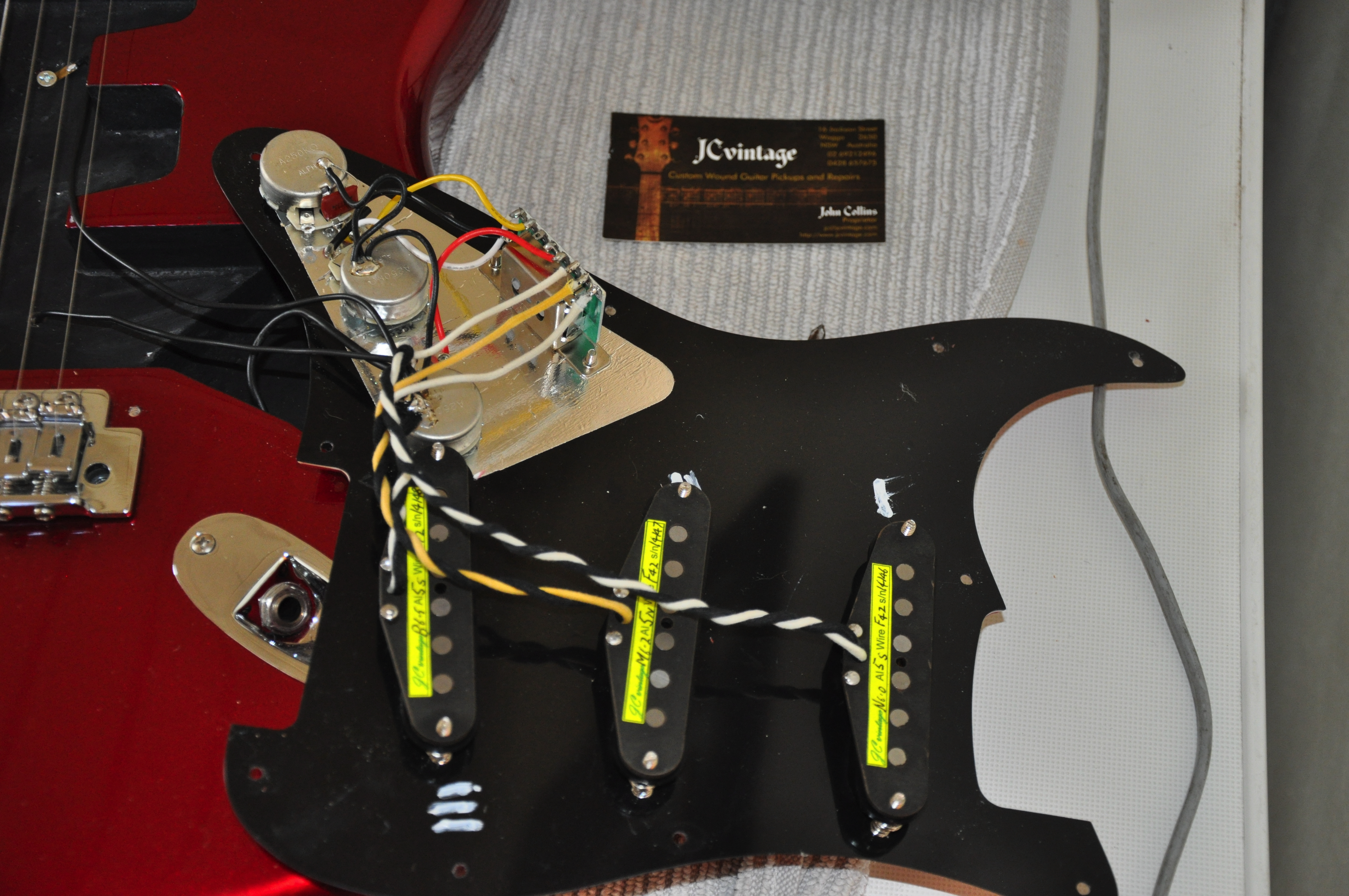

Nieuwe Pick Ups draden op de aansluitpunten posities solderen
Nieuwe Pick Ups draden op de aansluitpunten posities solderen

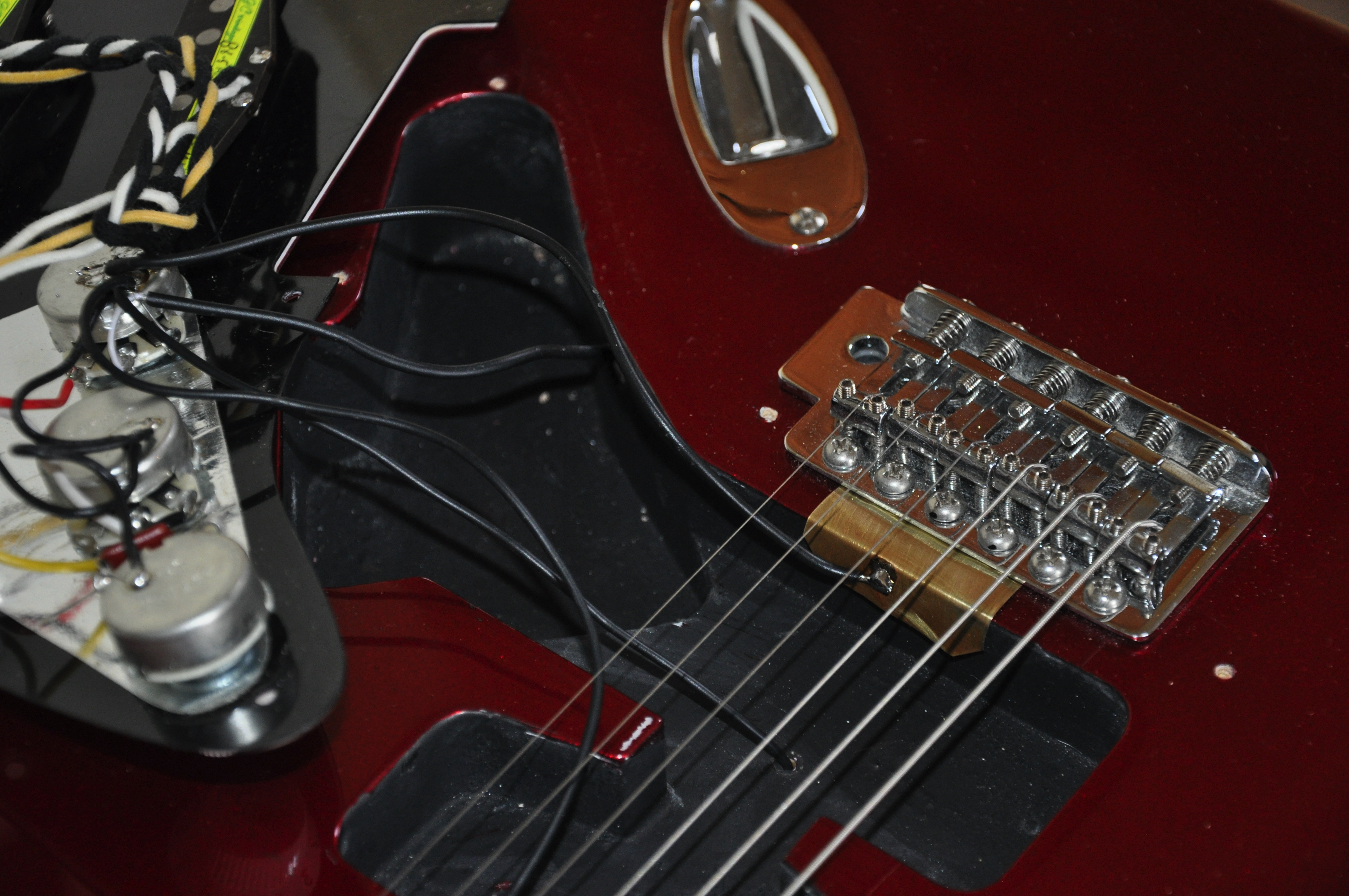

Extra aarddraad met koper plaatje onder brug om snaren te aarden
Extra aarddraad met koper plaatje onder brug om snaren te aarden
Koper aardplaatje is later veel kleiner gemaakt. Hier nog het grote plaatje
Koper aardplaatje is later veel kleiner gemaakt. Hier nog het grote plaatje

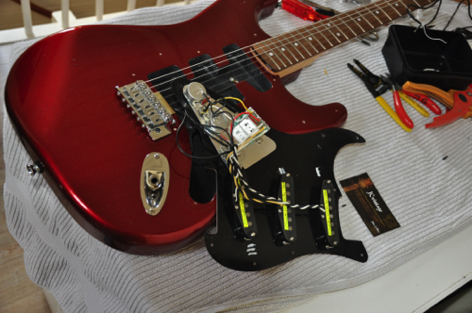

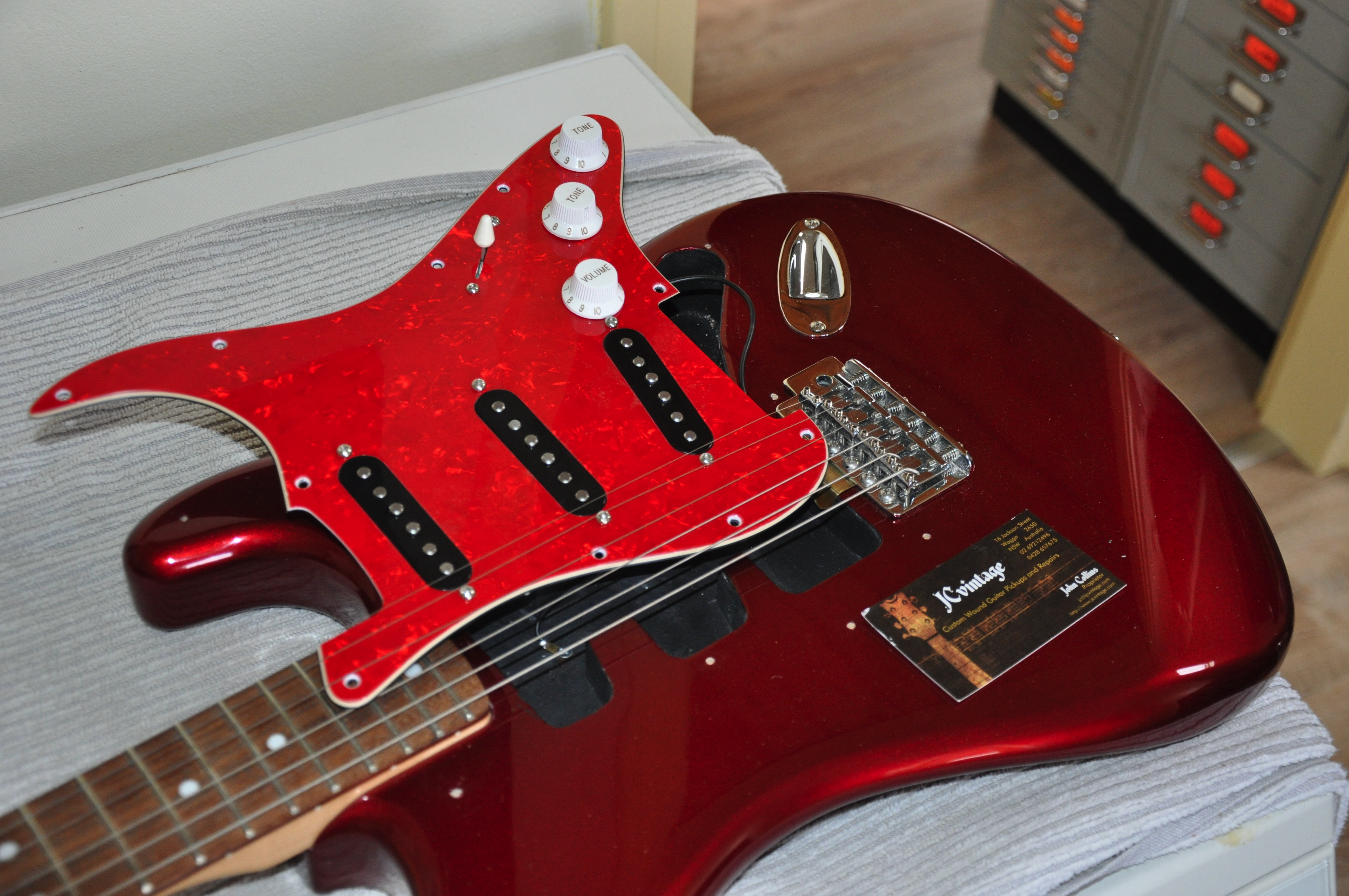

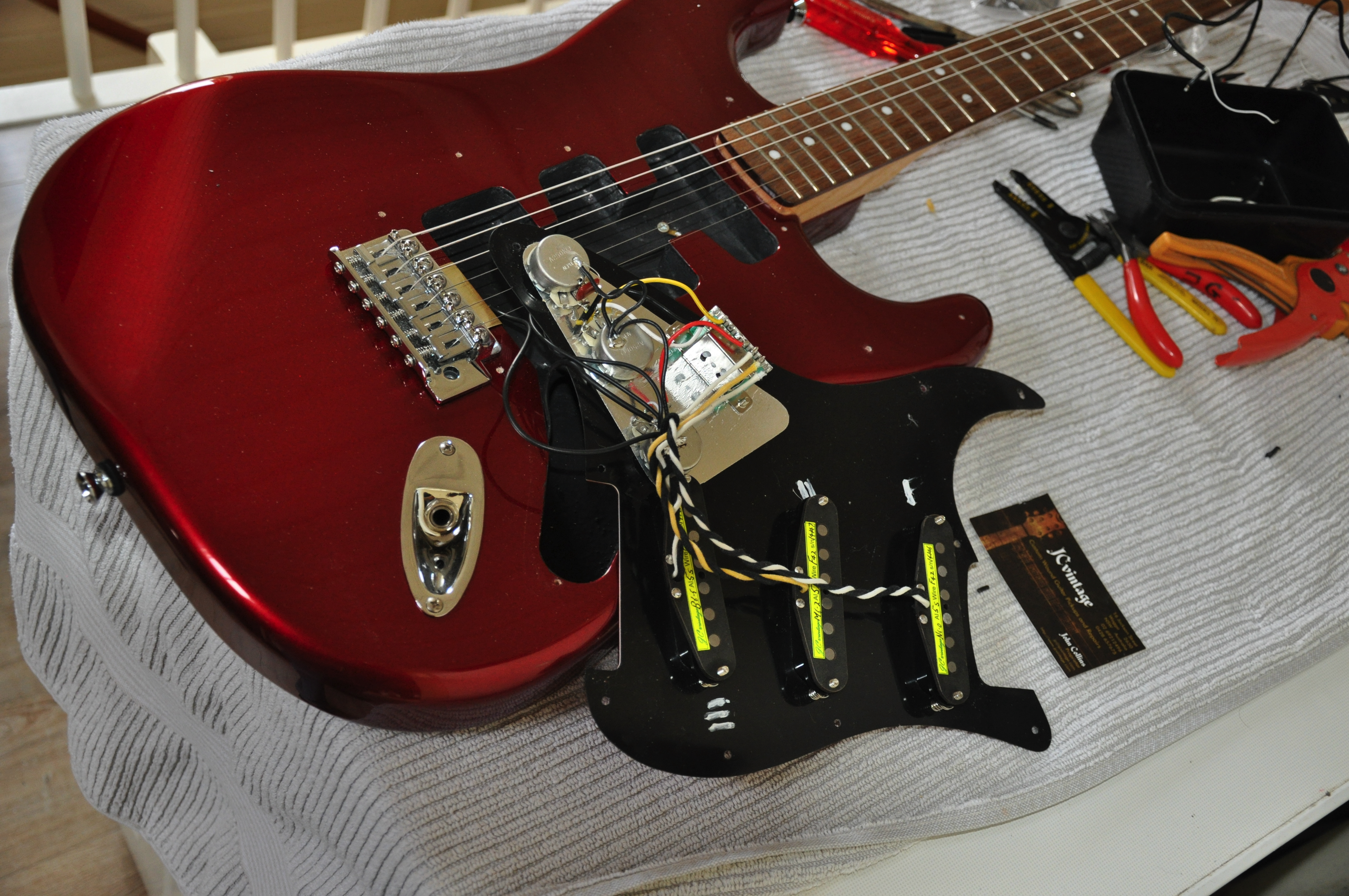

Bovenplaat met Pick Ups onder snaren schuiven
Bovenplaat met Pick Ups onder snaren schuiven

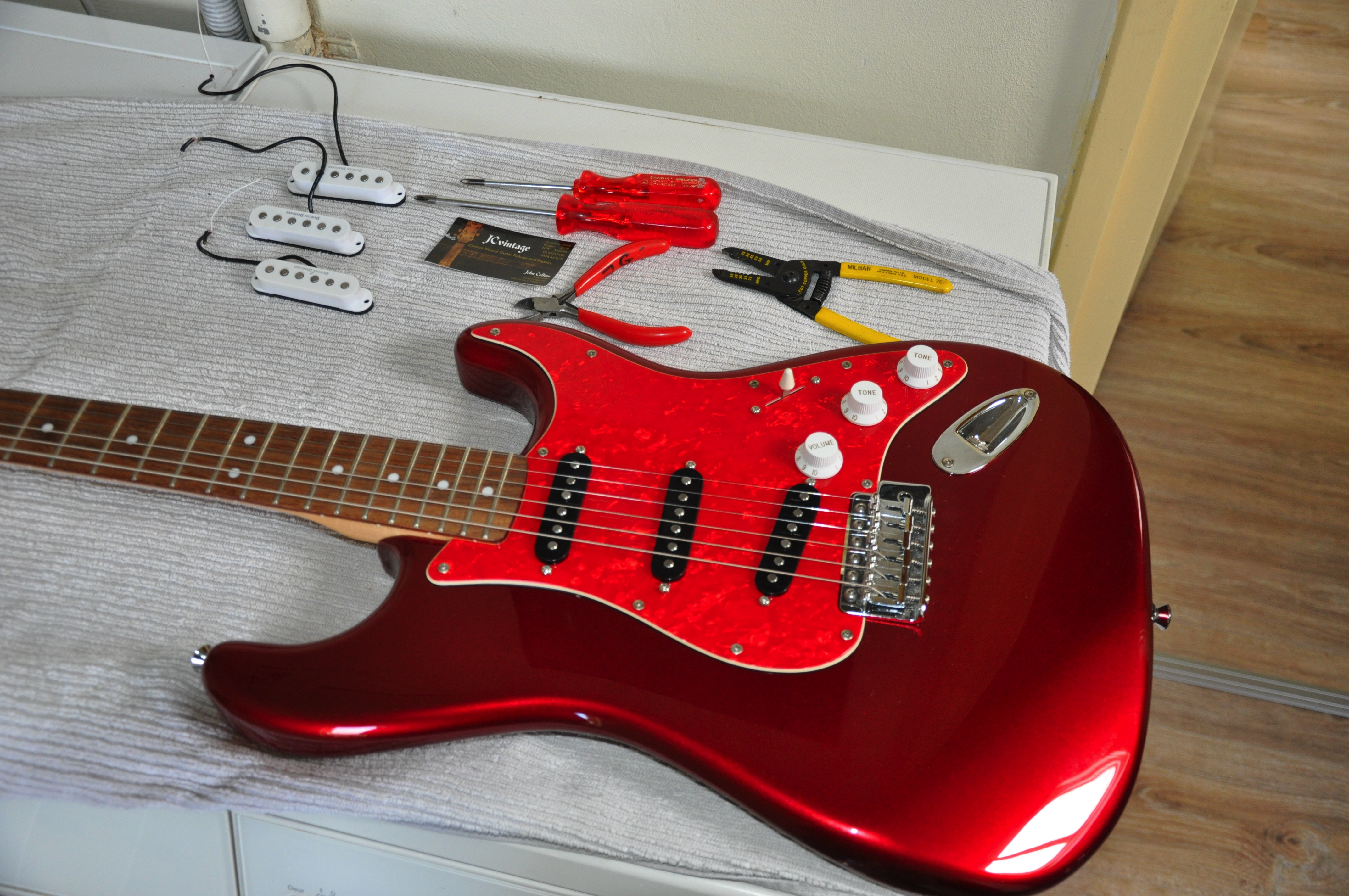

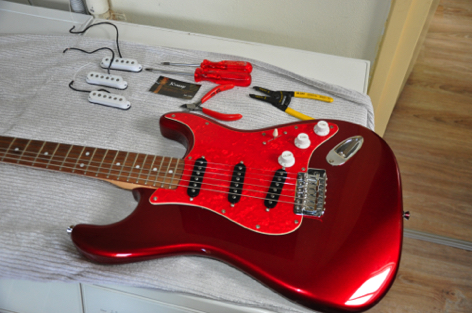

Bovenplaat met schroeven vastzetten. Snaren stemmen. Klaar.
Bovenplaat met schroeven vastzetten. Snaren stemmen. Klaar.
